render (8.3.2026):

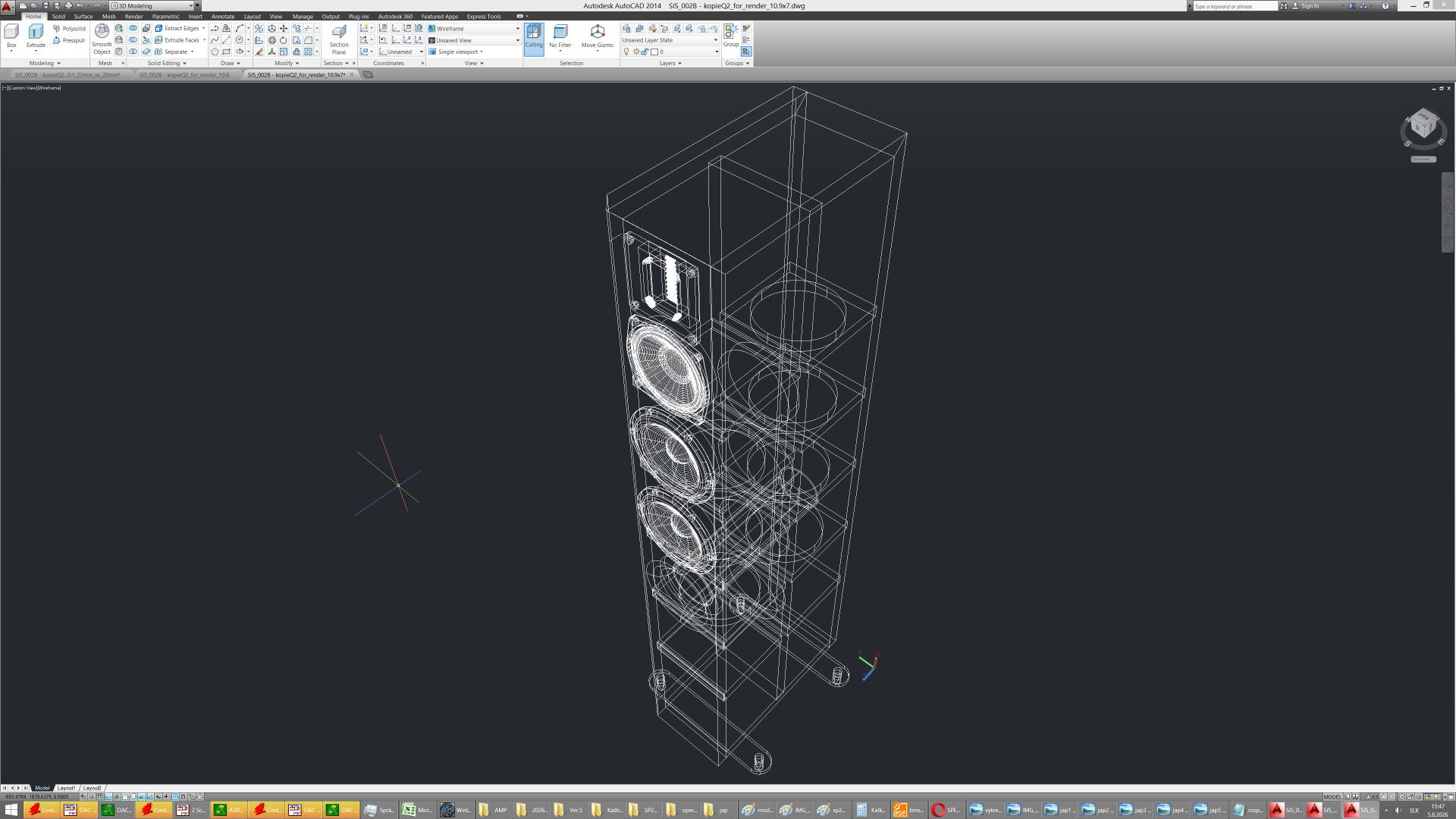

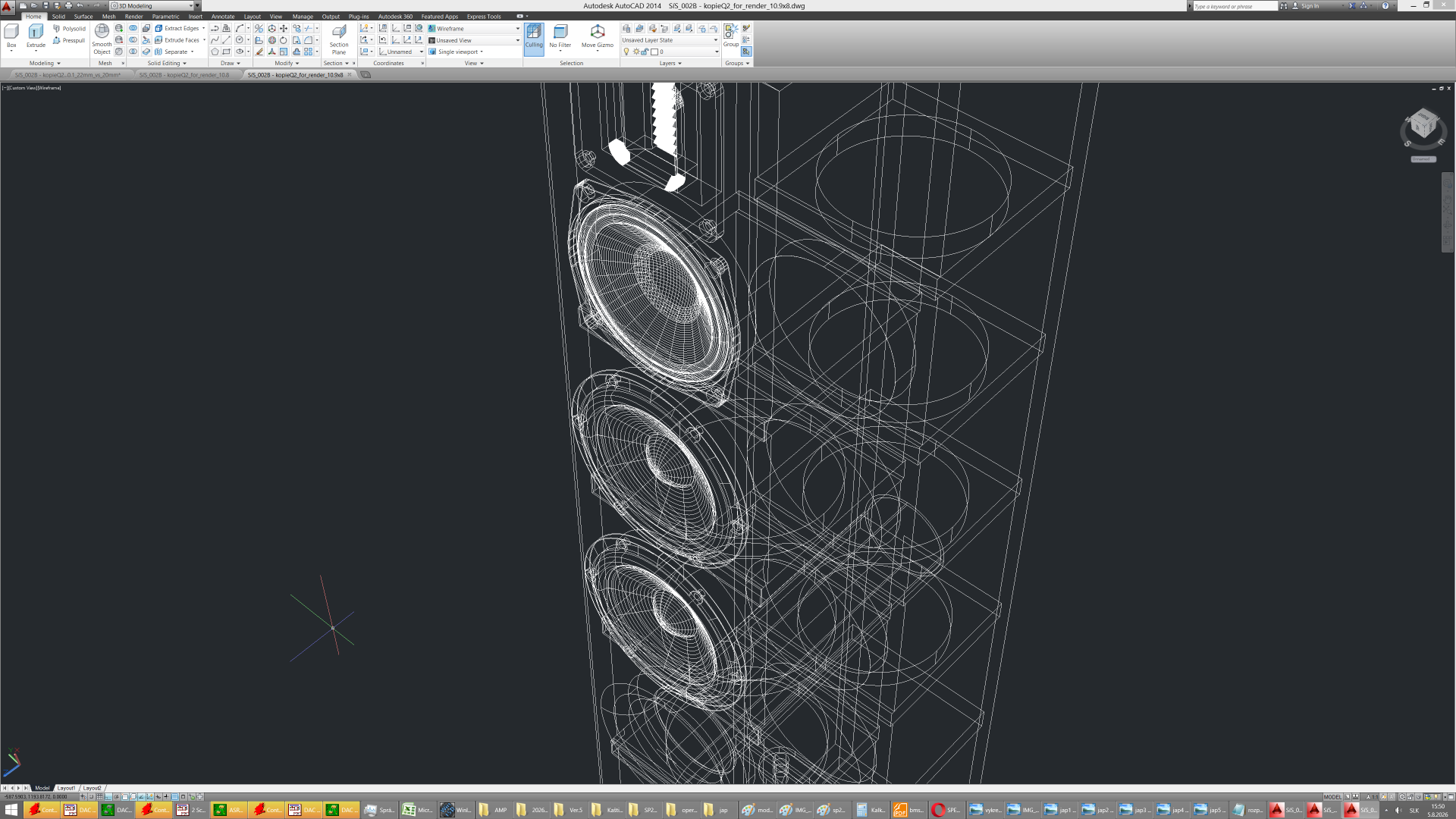

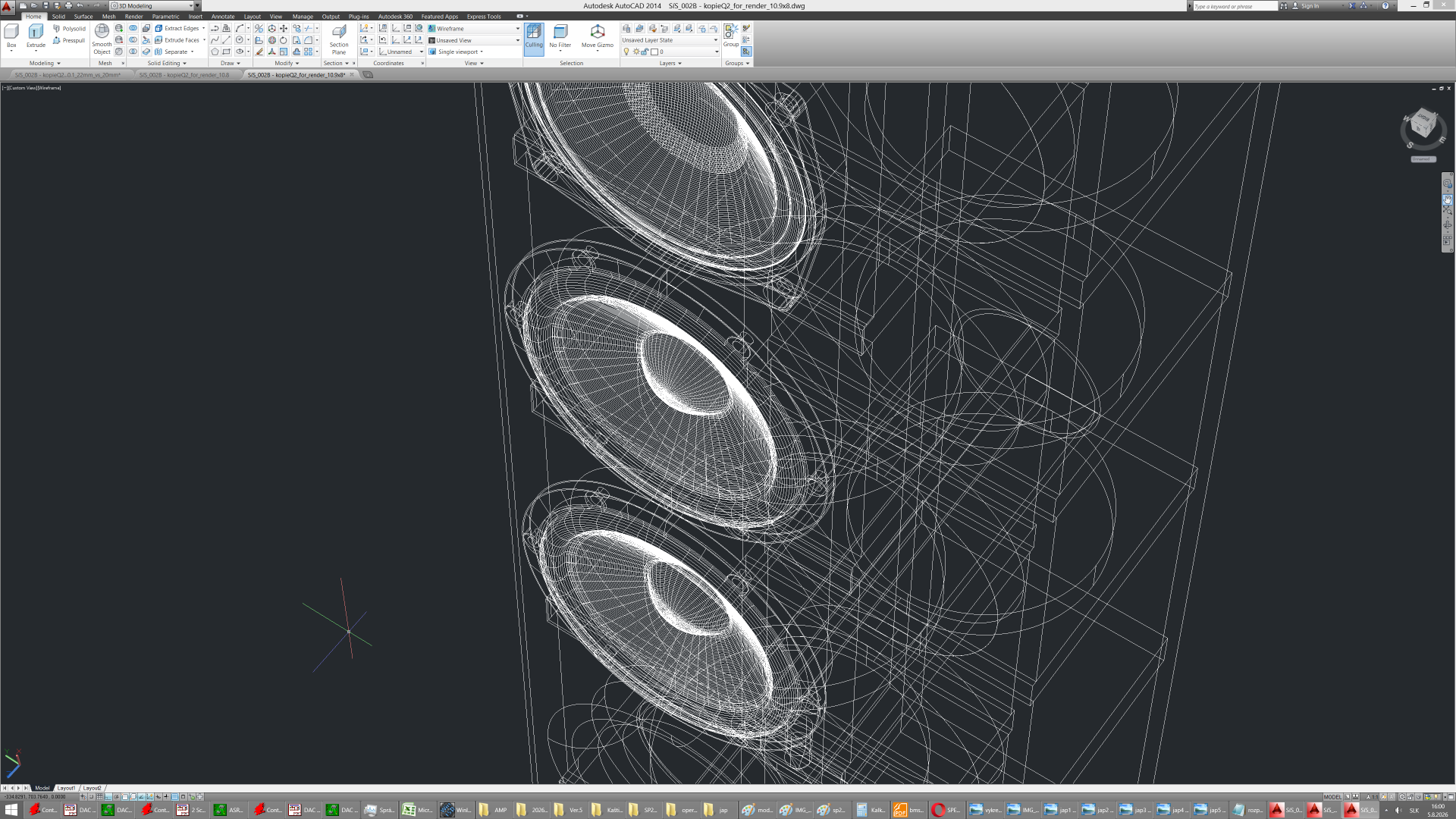

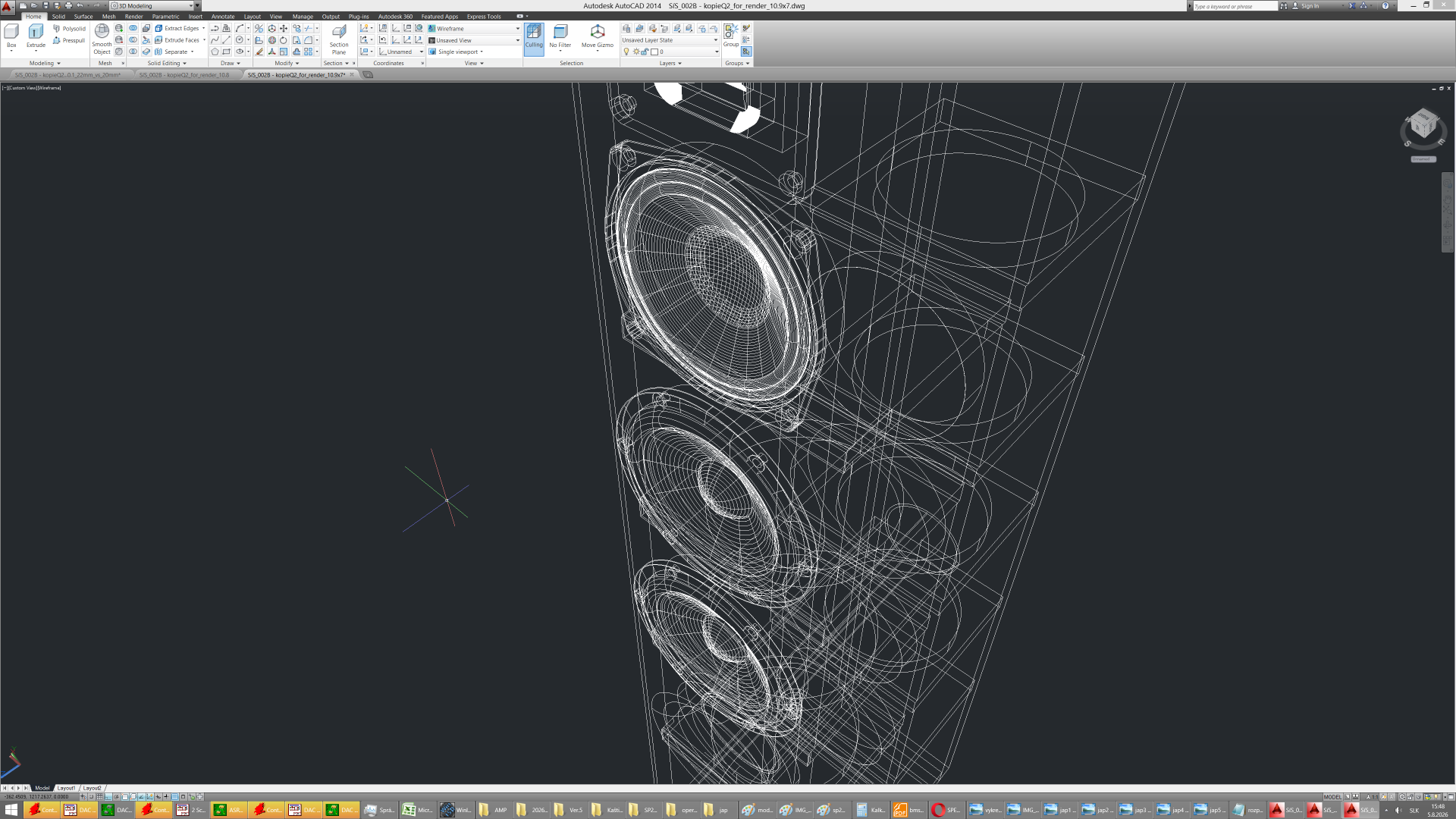

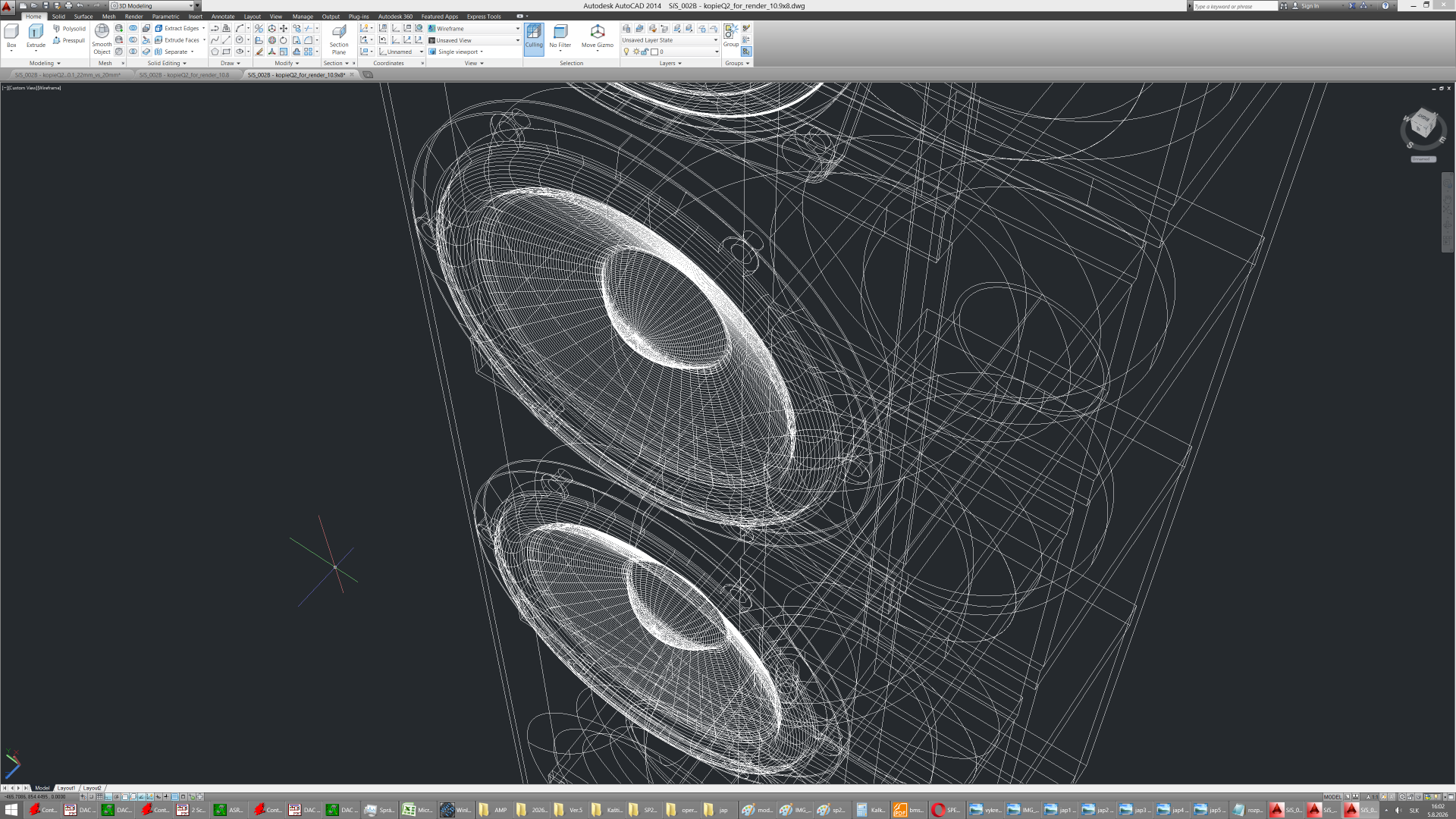

3D model, vnútorná konštrukcia (5.8.2026):

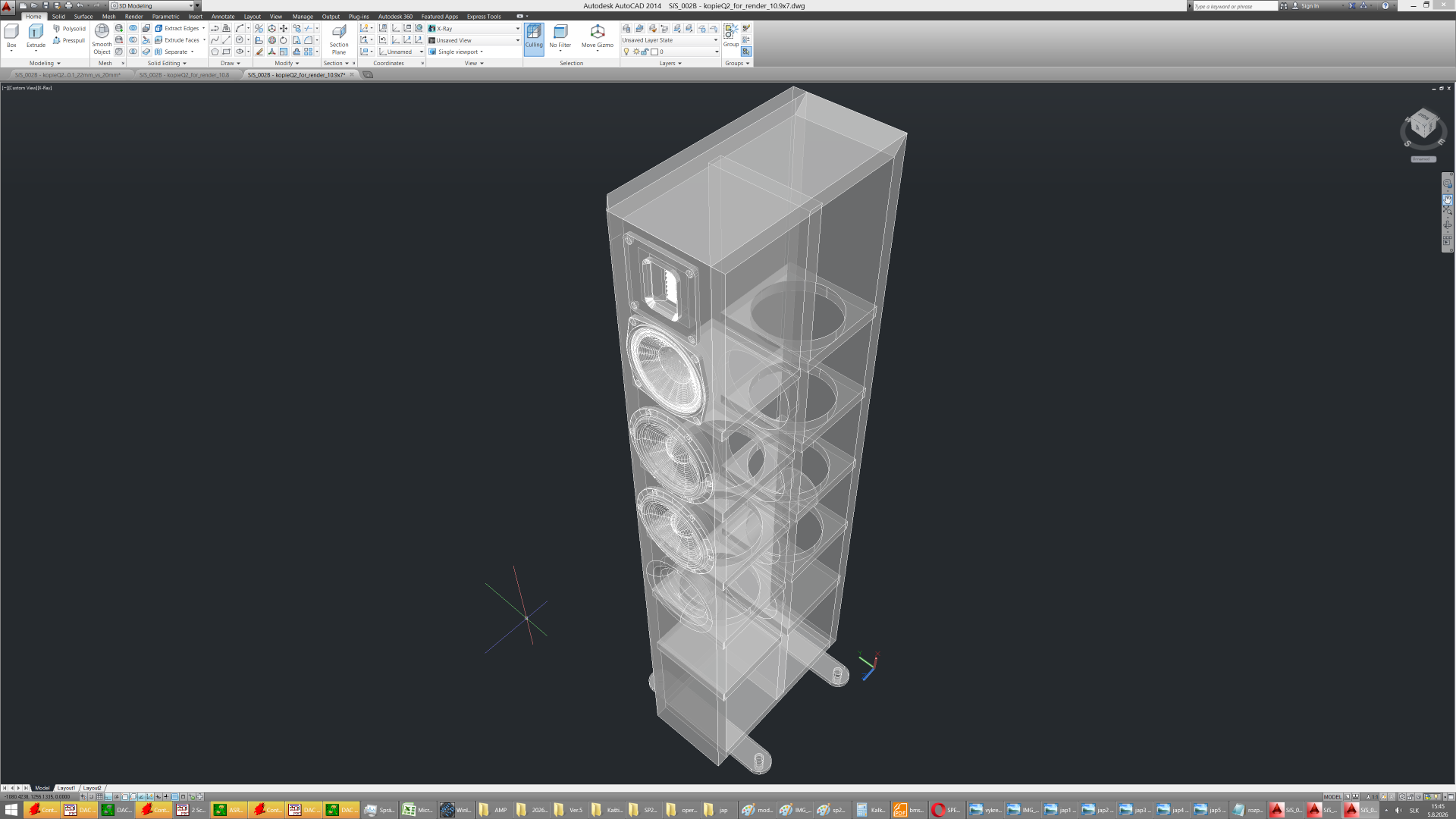

model 3D koncept (8.12.2025):
k projektu (28.11.2025):
Projekt vznikol ako menšia varianta velkých reprobední. Cielom je zachovať do maximálnej miery zvukový charakter aj koncepciu.
basové reproduktory:
Najväčší problém bol s výberom basových reproduktorov. Vybrať niečo čo by mohlo mať skutočne potenciál v rozmere pod 8" je mimoriadne tažké. Pri pohlada na väčšinu reproduktorov, ich konštrukciu, parametre, mi jasné že výsledok by jednoducho nenadchol.
Z toho dôvodu bolo nutné pozerať po tých najdrahších reproduktoroch na trhu, s dobrou konštrukciou "motoru", nízkou citlivostou a skutočne maximálnym možným príkonom a čo najväčšou cievkou. Ideálne aj s vysokou výchylkou.
Našiel iba jeden reproduktor s ktorým som mal pocit že má zmysel v tomto rozmere vôbec malé 3 pásmo stavať .
Reproduktor je zaujímavý tým že má vonkajší rozmer len 6"/15cm ale magnetický systém/ "motor" používa z väčších 7" modelov, ktoré už tak mali magnetický systém velmi velký a masívny. Rozmerom je velmi blízko priemeru samotnej membrány... Čo je výborný predpoklad pre tento projekt.
Zároveň sa výrobca posnažil tak isto do 6"/15cm rozmeru dostať maximálne velkú membránou a to pomocou velmi úzkeho hliníkového košu a tiež vonkajšieho okraju gumeného závesu... Výsledok je reproduktor ktorý plochou membrány odpovedá skôr než 6" reproduktorom tak 6,5" čím je o niečo bližšie k 7".
Vdaka koncepcií 2 basových reproduktorov nad sebou, ktorá sa mi stále mimoriadne páči, odpovedá plocha 2 kusov týchto 6" plochou presne jednému 8" reproduktoru. Čo na tak malé reprobedničky nie je vôbec zlé a mohli by teda mať zvuk odpovedajúci stredne velkému mimoriadne kvalitnému 3 pásmu.
Jediné čo ma mrzí je že reproduktory nemajú o niečo väčšiu výchylku membrán...
stredotonové reproduktory:
V rozmere 7" som našiel vždy viac zaujímavých reproduktorov ktoré by stáli za test. Väčšie stredotonové reproduktory mám charakterom zvuku rád ale vzhladom k tomu že basové reproduktory majú rozmer 6", logickou volbou bol tiež výber 6" stredotonového reproduktoru. Našiel som vlastne opäť len jeden skutočne zaujímavý typ a opäť dosť drahý. Reproduktor je od výrobcu ktorý sa pohybuje produktovou radou ako keby niekde na rozmedzí študiových reproduktorov a PA. Každopádne sa jedná o špecifického výrobcu ktorý ponúka iné reproduktory než väčšina výrobcov.
Tento reproduktor má lahkú papierovú membránu. Výborný záves ktorý je z látky a nie gumy. Takže minimálna pridaná hmotnosť na okraji kmitacieho systému. Tiež pomerne vysoká citlivosť. Lahký neodimový magnet. Ale čo sa mi páči najviac tak to sú véborné merania THD už v katalogovom liste výrobcu. Tiež výborný neodymový magnetický systém obsahujúci demodulator ring-y a mimoriadne dobre odvetraná konštrukcia. To sa málo kde vidí. Reproduktor je odvetraný pod stredičkou. Stredový diera v magnete je velká s výrazne skosenou hranou a dokonca k priestoru cievky vedú malé dierky. Tako riešené to býva skôr pri niektorých konštrukciách velmi kvalitných subwooferových reproduktorov.
výškové reproduktory:
Výškovým reproduktorom je opäť ribbon tweeter. Mám ich najradšej a ku kalotovým sa pravdepodobne už nikdy nebudem mať dôvod vracať. Tu som mal asi dalšie 2 varianty ktorý by bolo možné použiť a časom by bolo zaujímavé si ich vyskúšať ale pre istotu som zatial siahol po identickom reproduktore ako vo velkom projekte, až na to že reproduktor použitý tu je jednoducho menší, konkretne kratší. To konkretne asi na 1/3 pôvodného rozmeru. Výhodou je nižšia vertikálna smerovnosť a ešte nižšia hmotnosť membrány. Nevýhodou je nižšia citlivosť, čo v tomto prípade nevadí. 6" stredotonový reproduktor má tiež o niečo nižšiu citlivosť než 7" v predošlom projekte. Dalšou nevýhodou je nutnosť vyššieho deliaceho kmitočtu, čo v tomto prípade tiež nevadí pretože 6" je možné deliť vyššie než 7" obzvlášť ak je membrána papierová s textilným závesom, priebeh frekvenčnej charakteristiky je pomerne hladký.

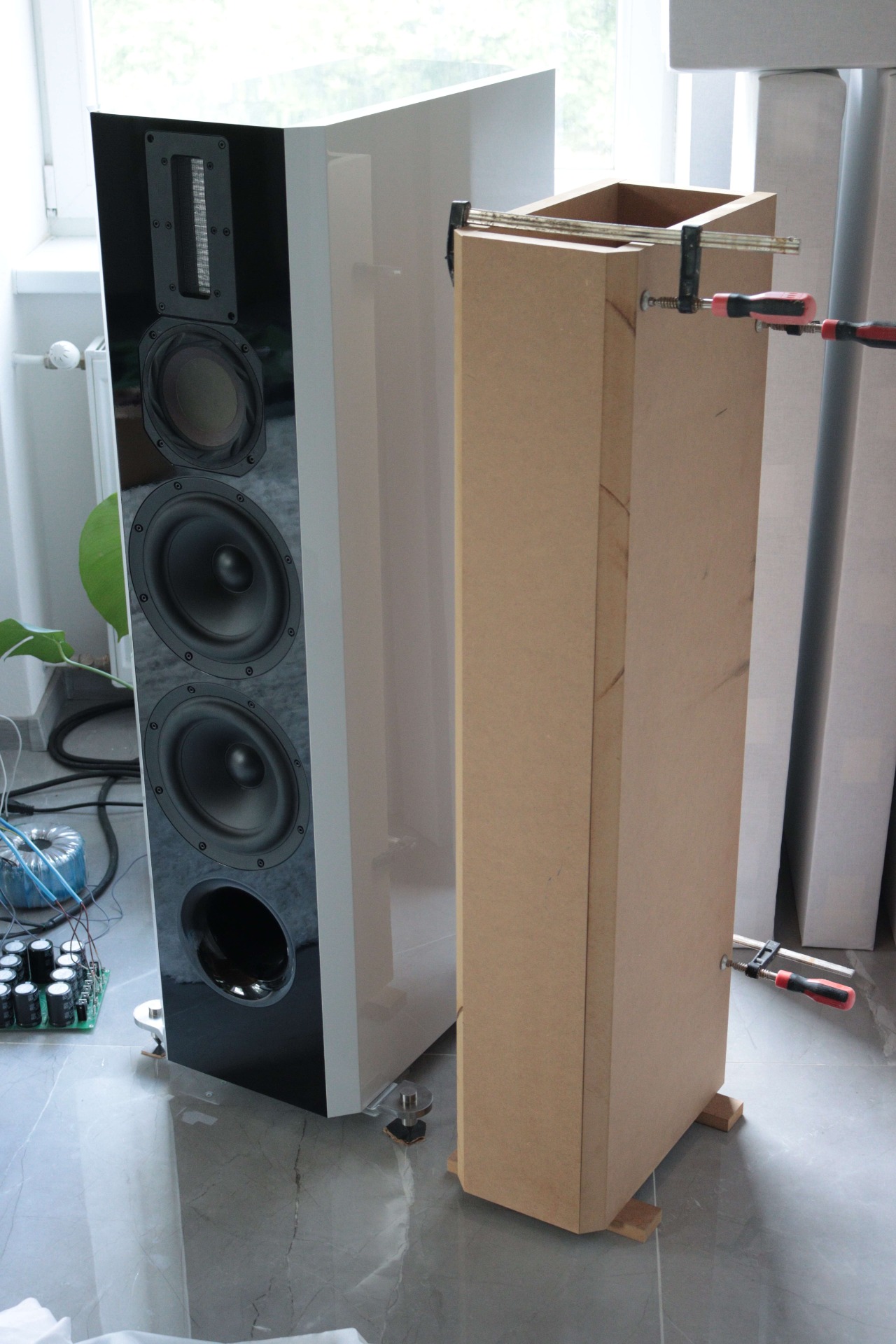

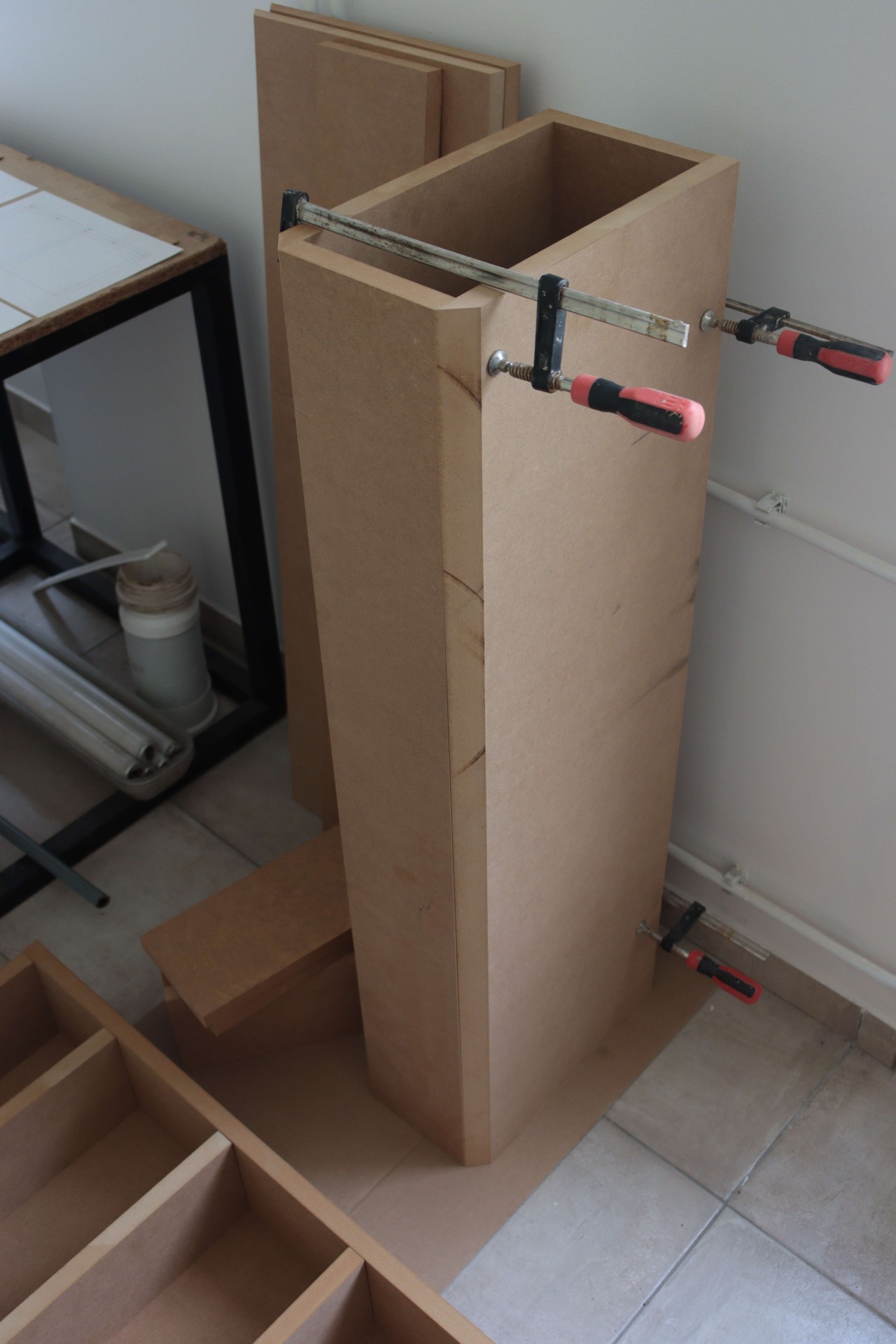

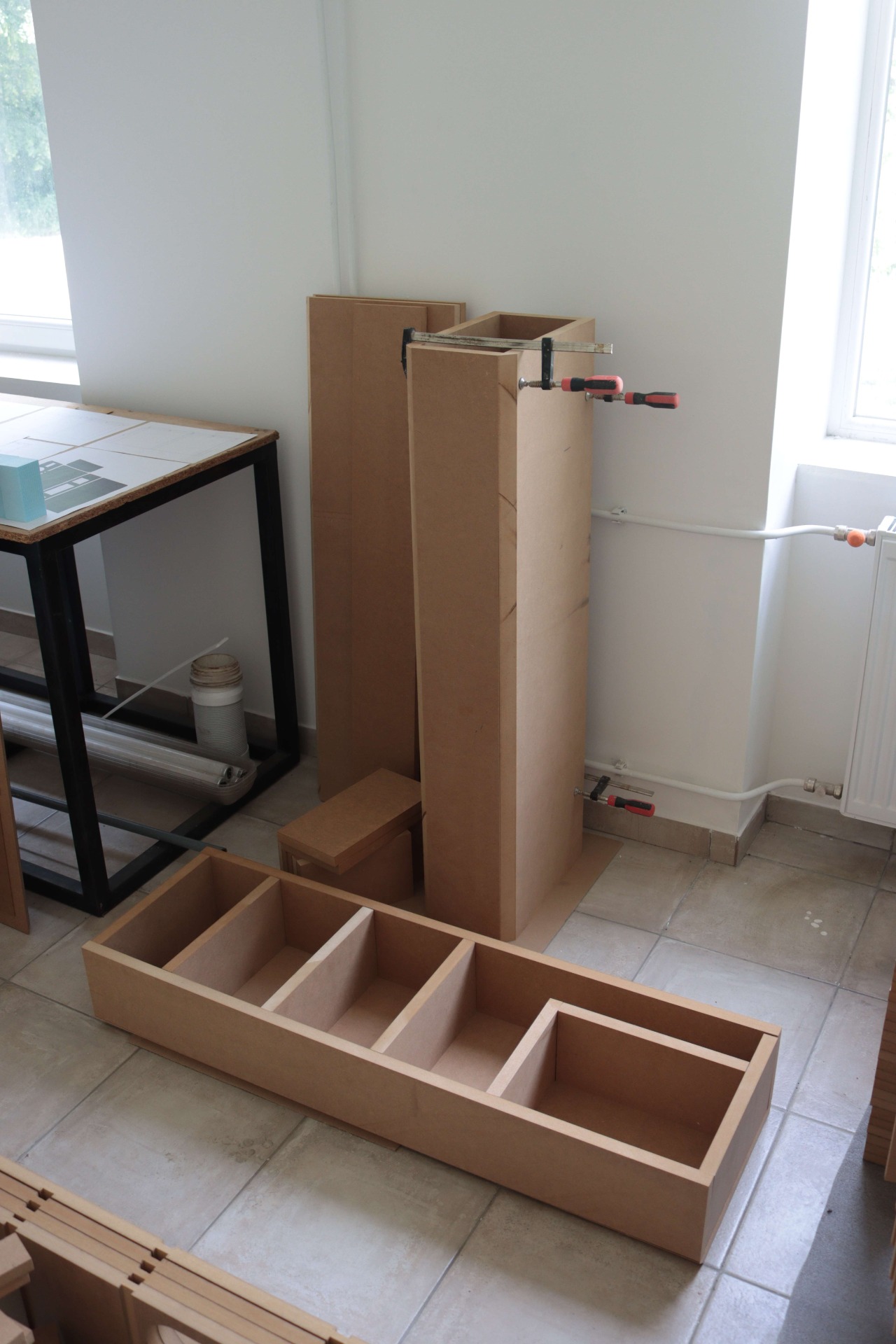

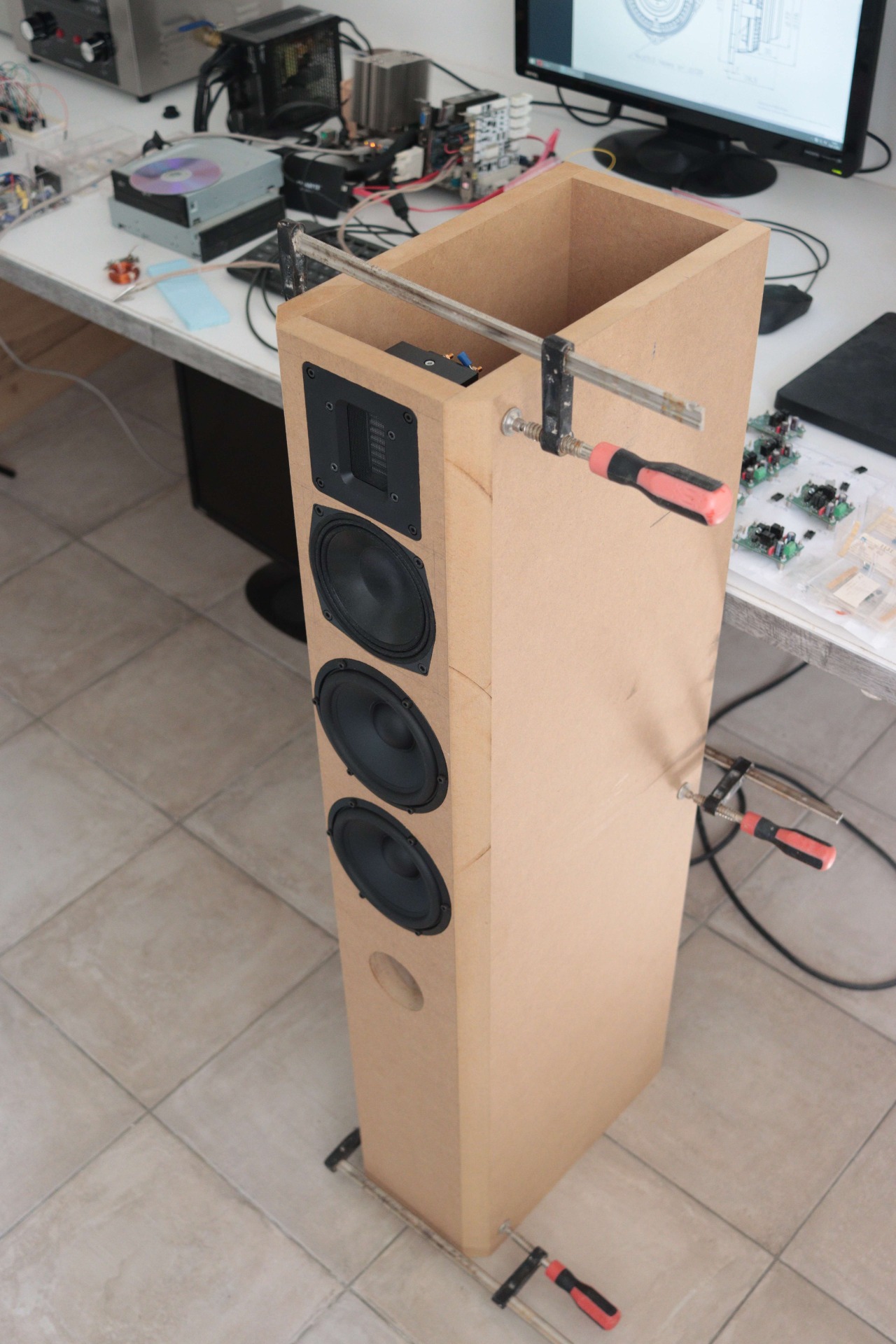

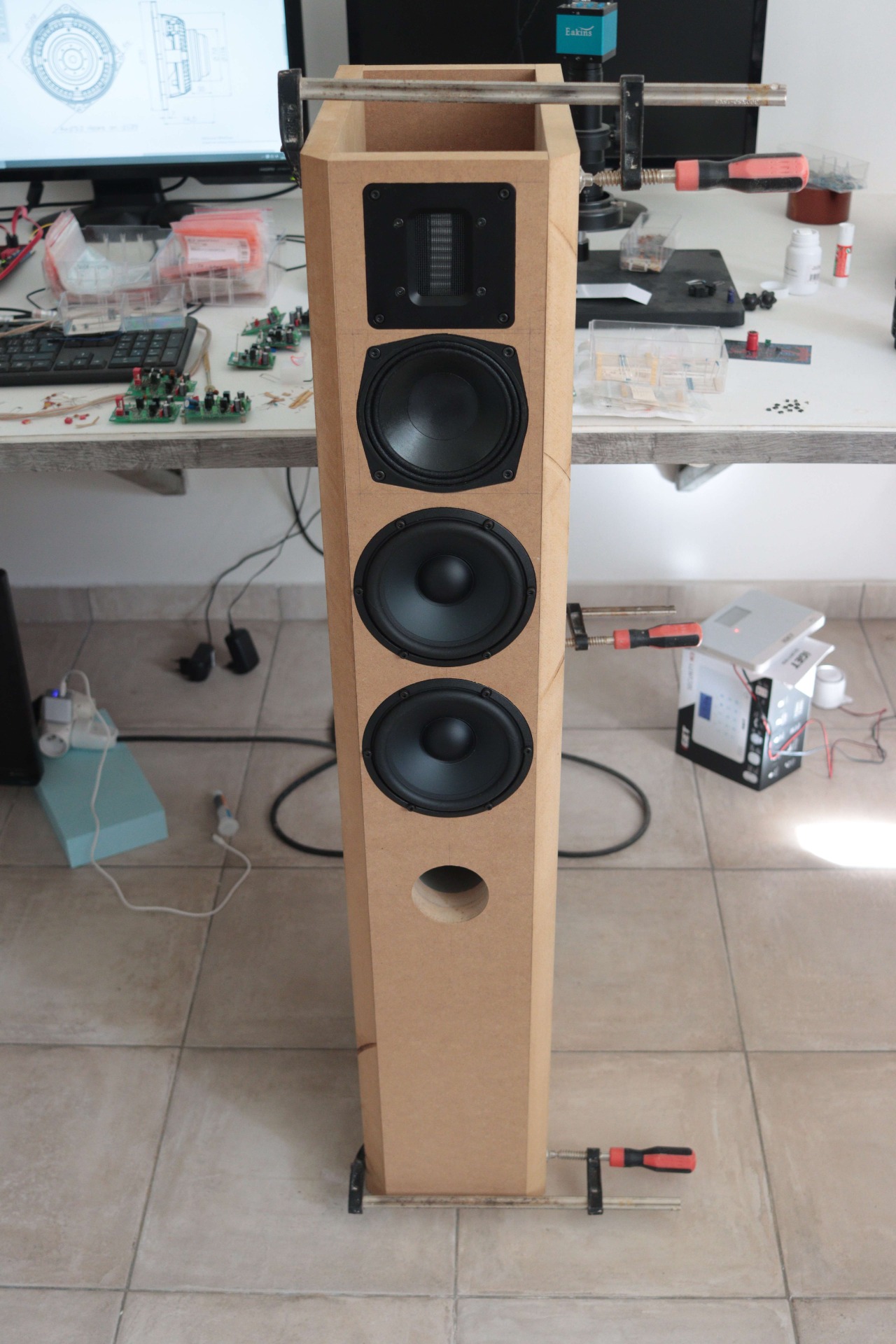

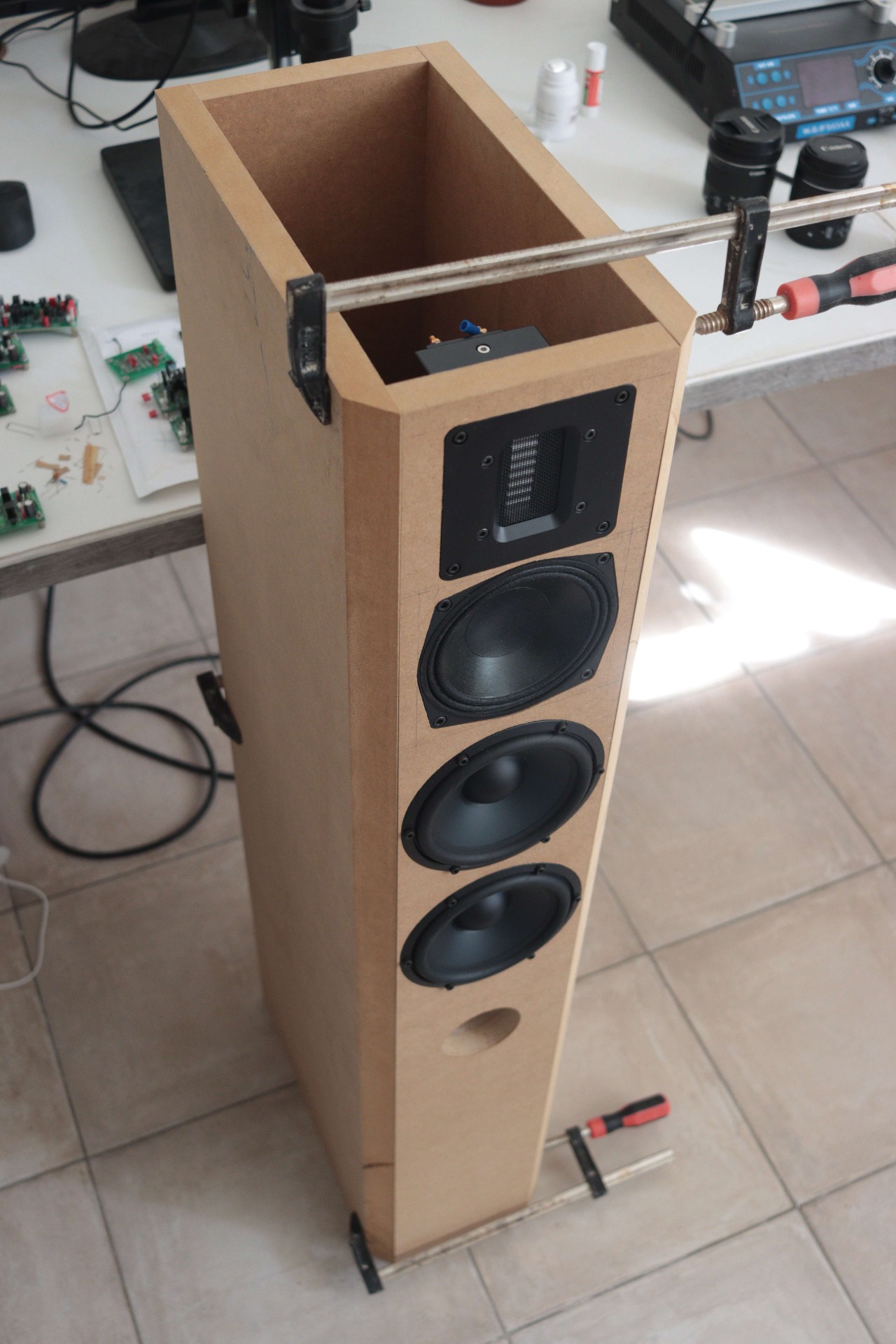

nahrubo poskladaná reprobedna zo surových MDF dielov narezaných na mieru:

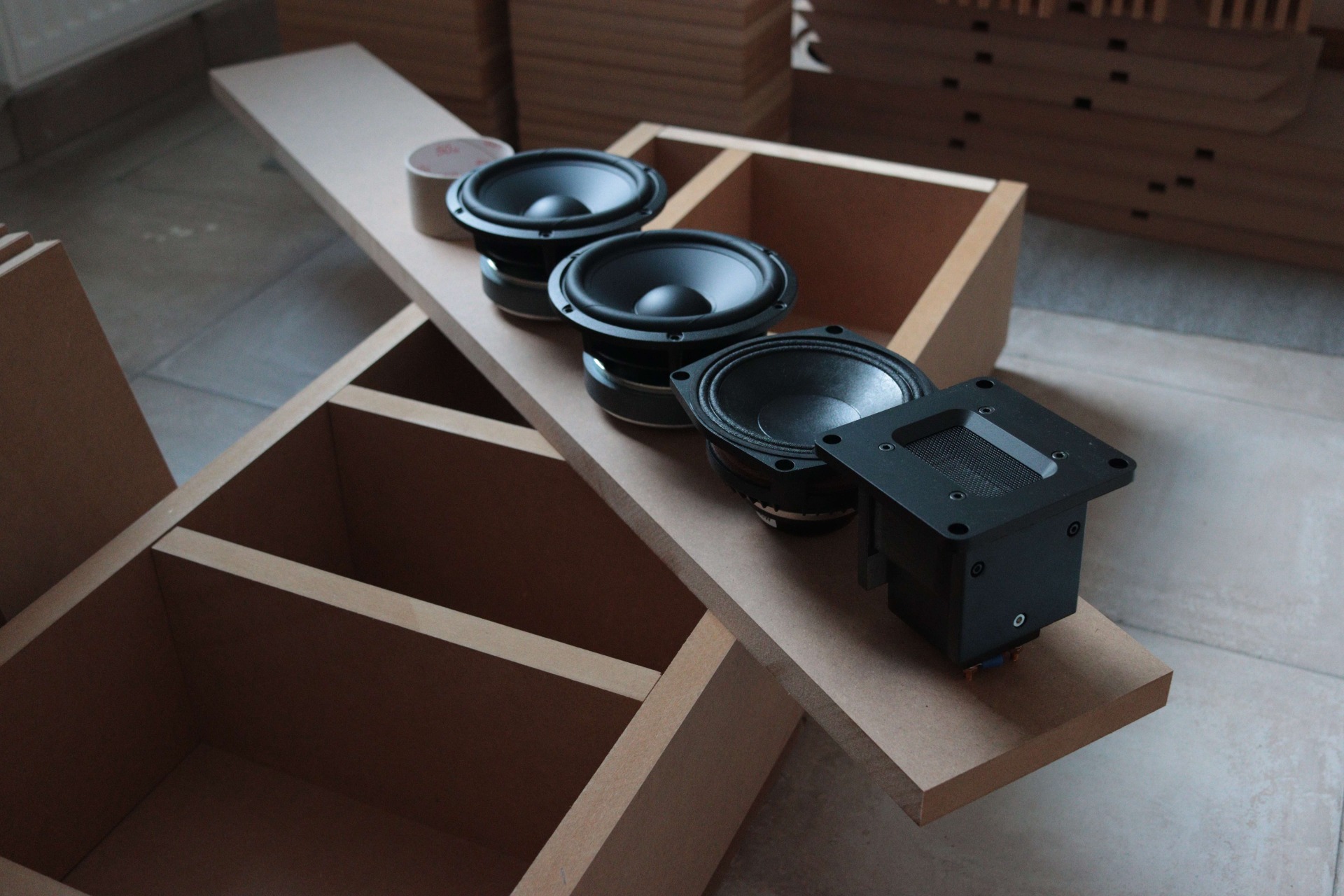

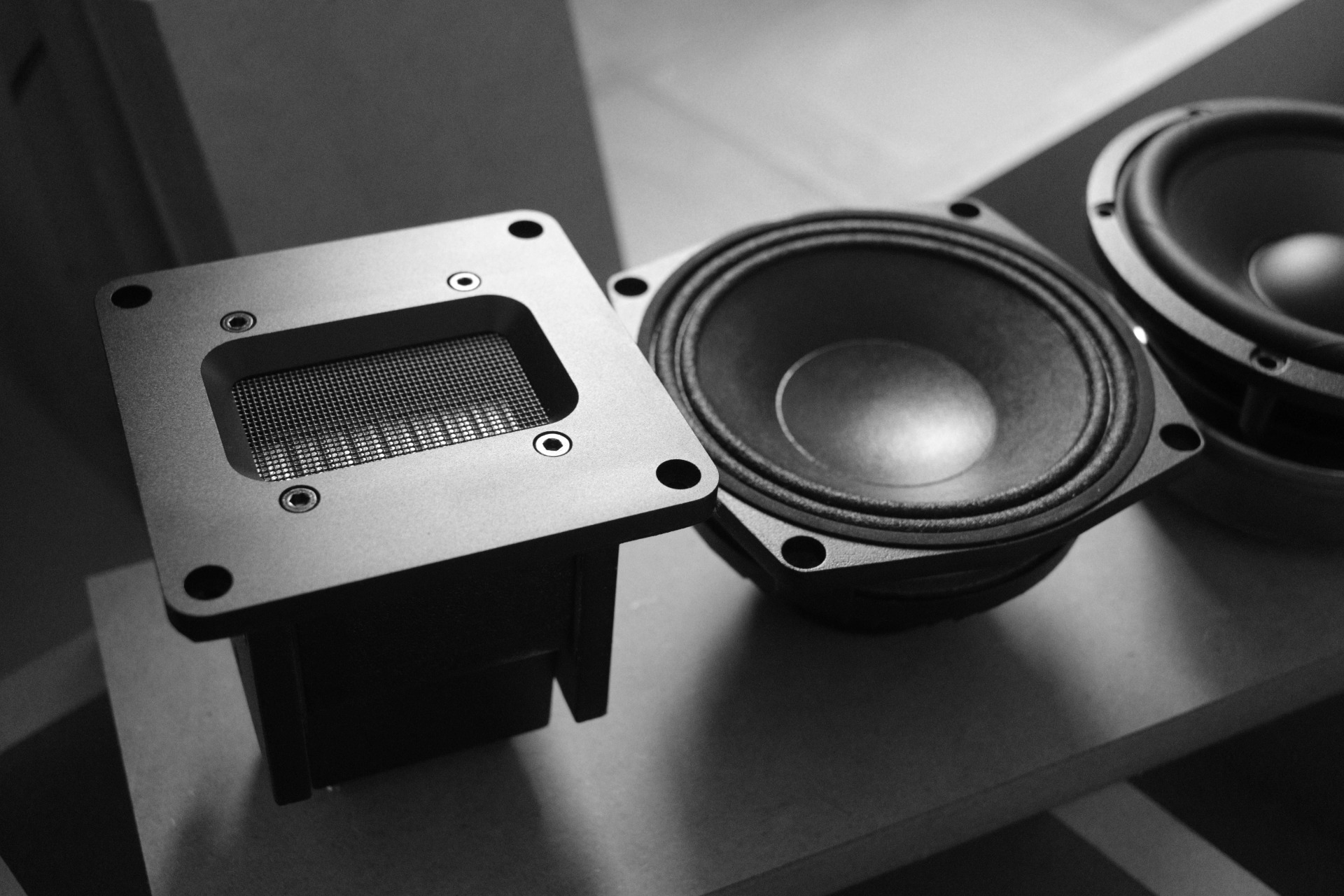

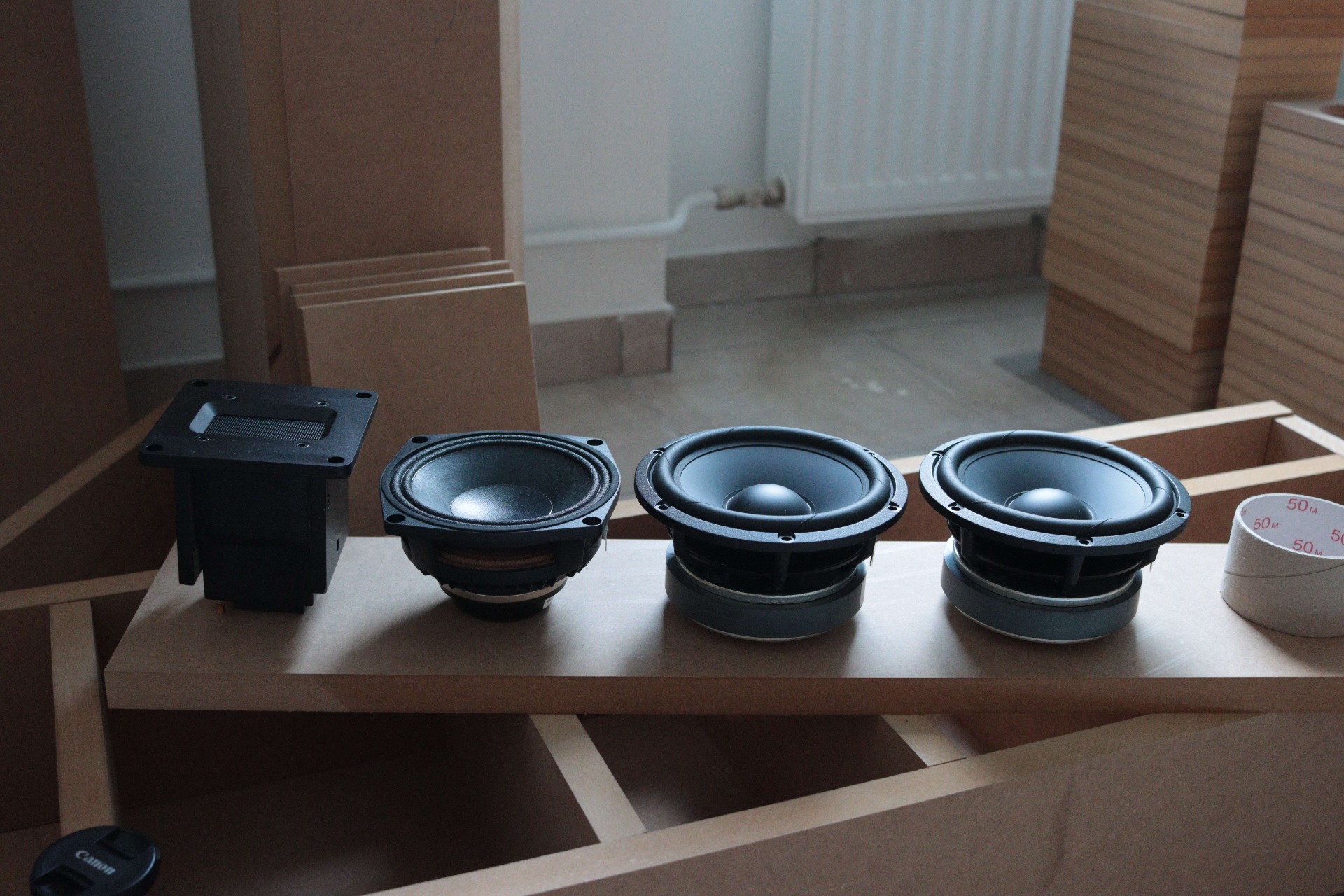

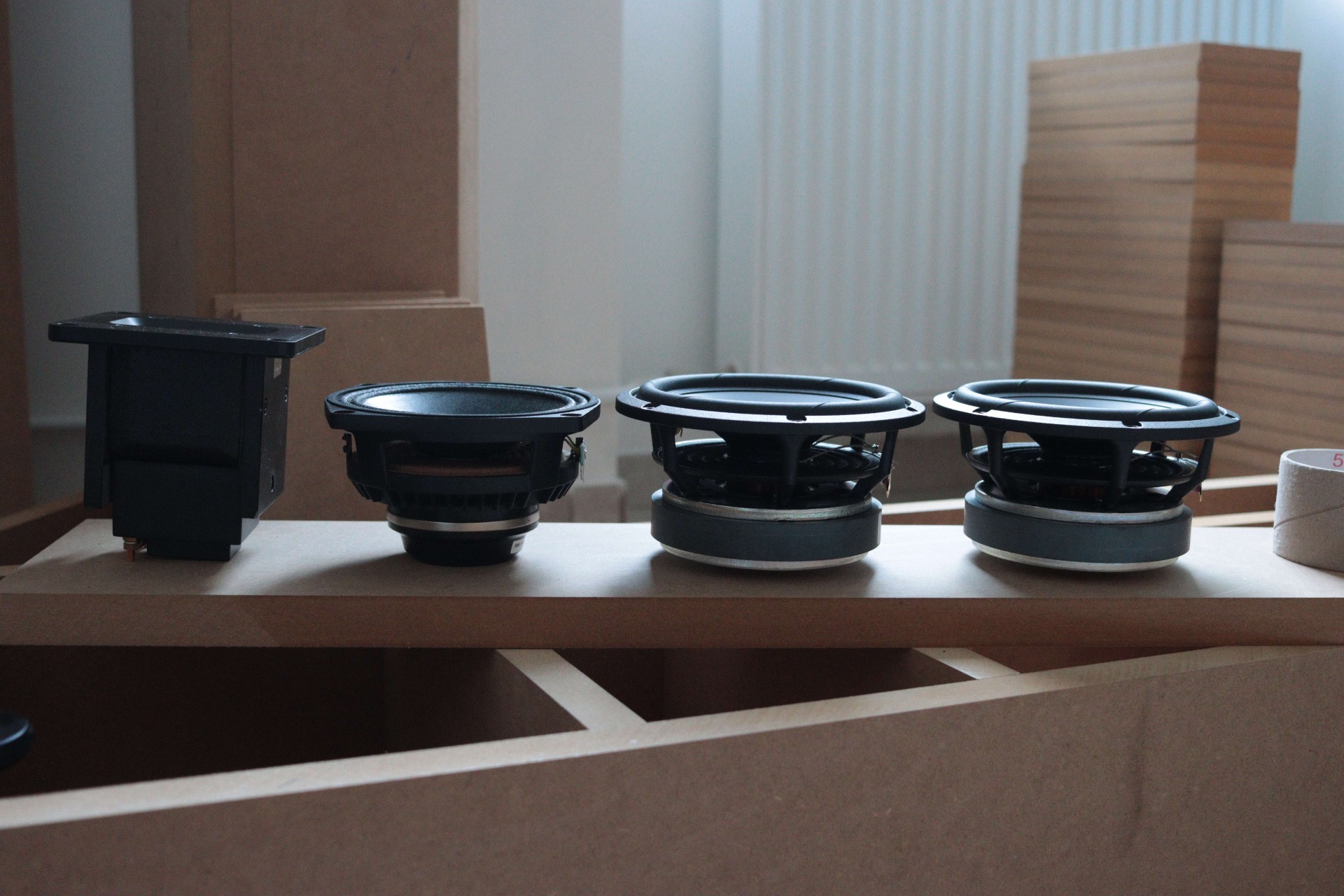

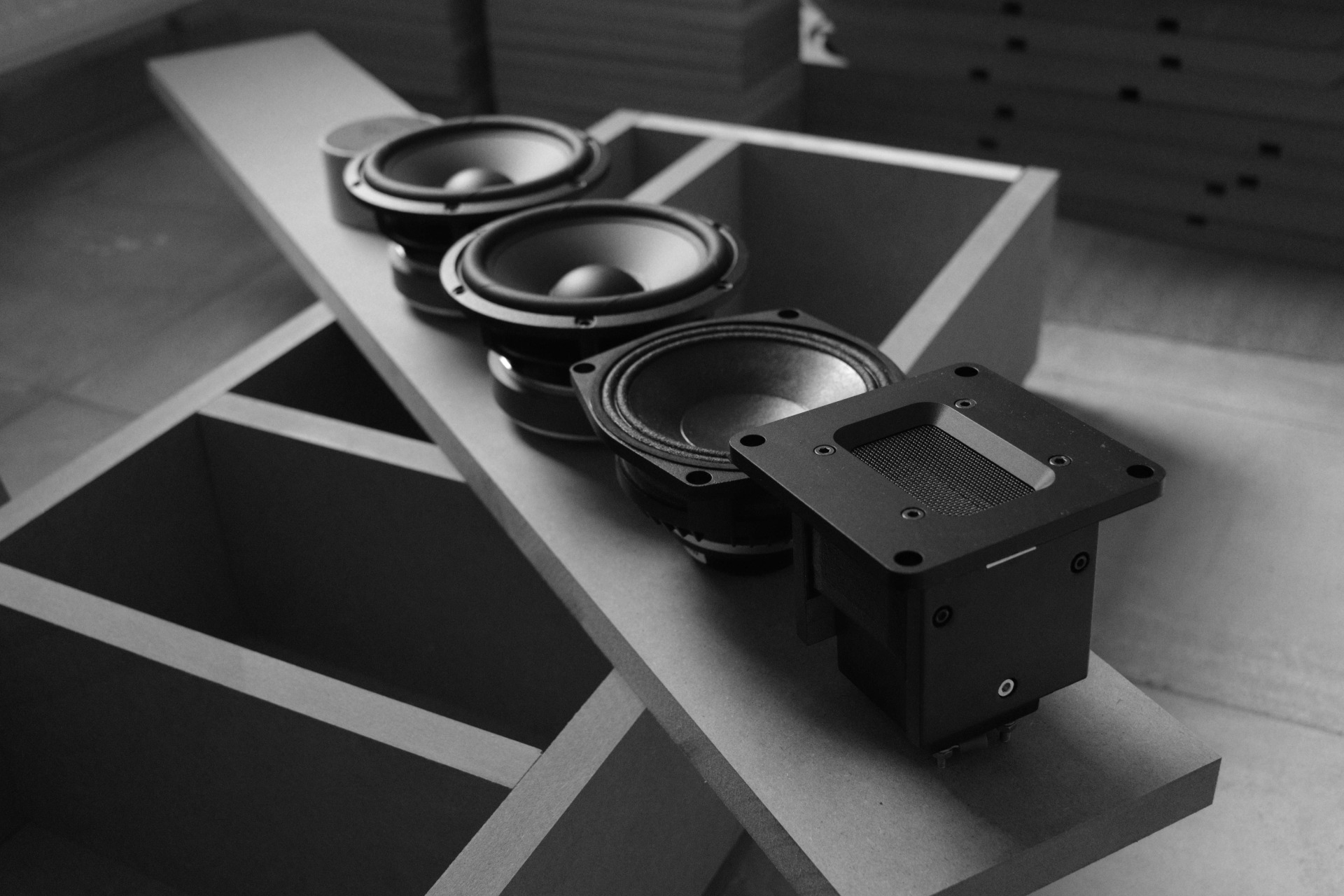

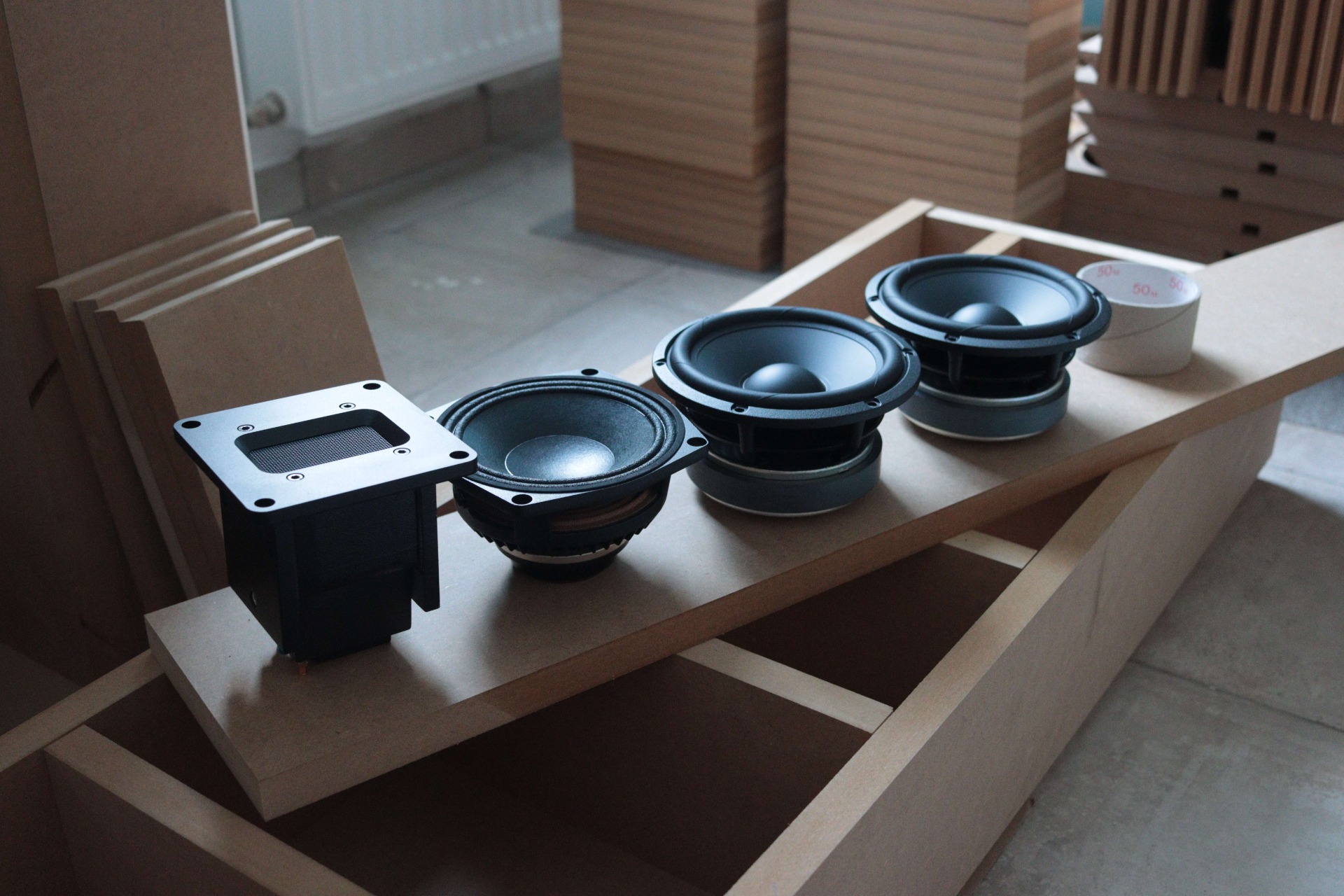

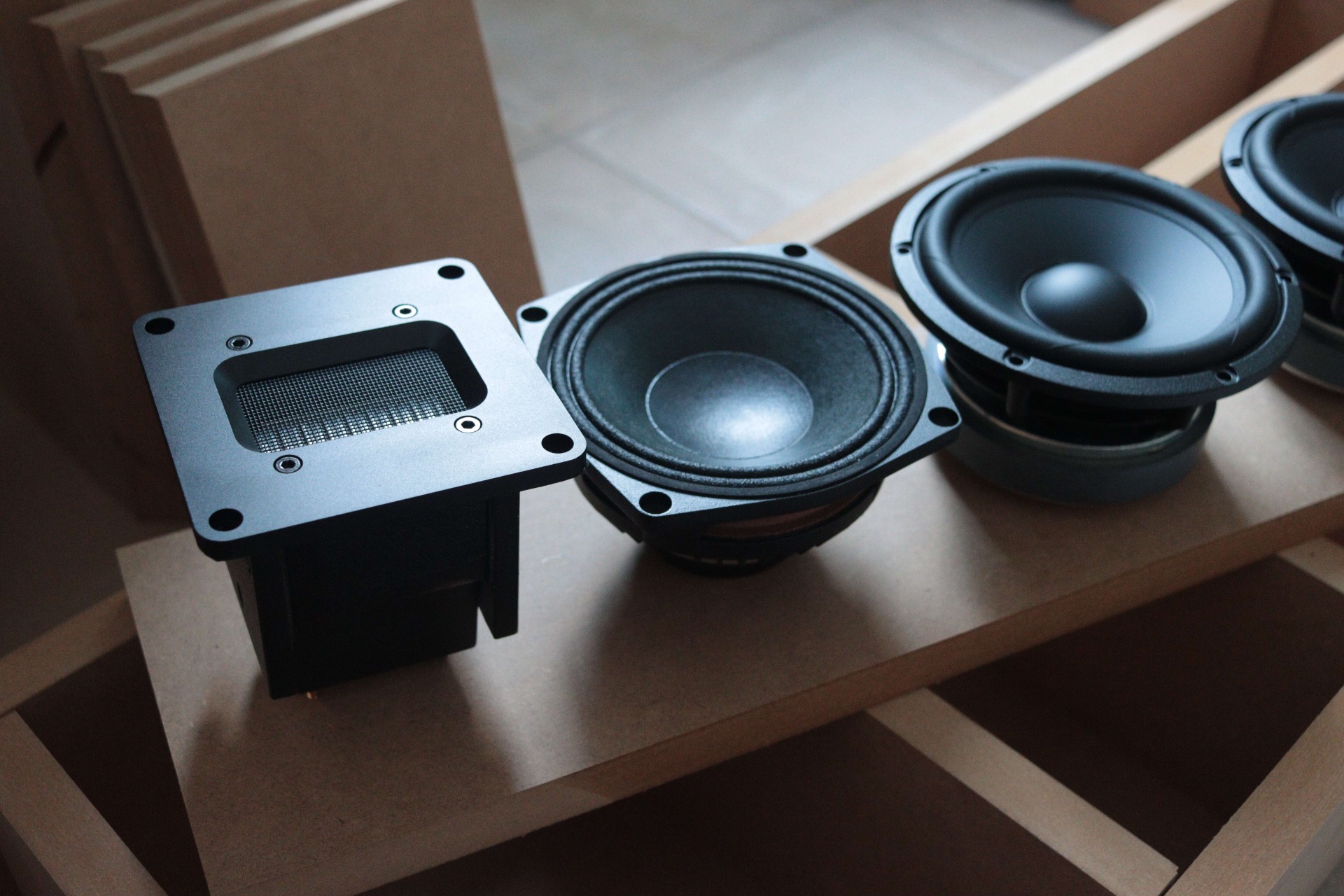

komplet reproduktory (23.7.2026):

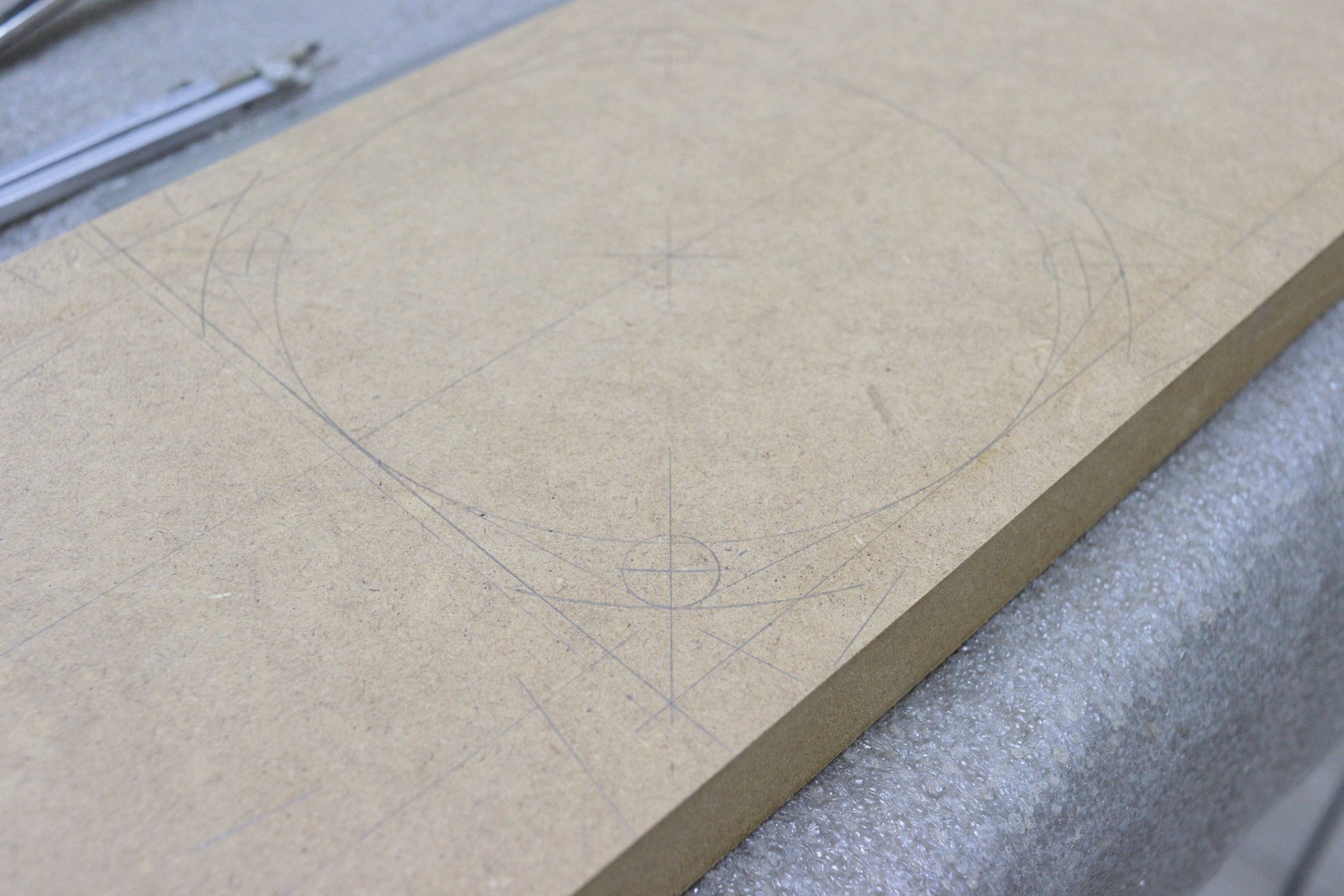

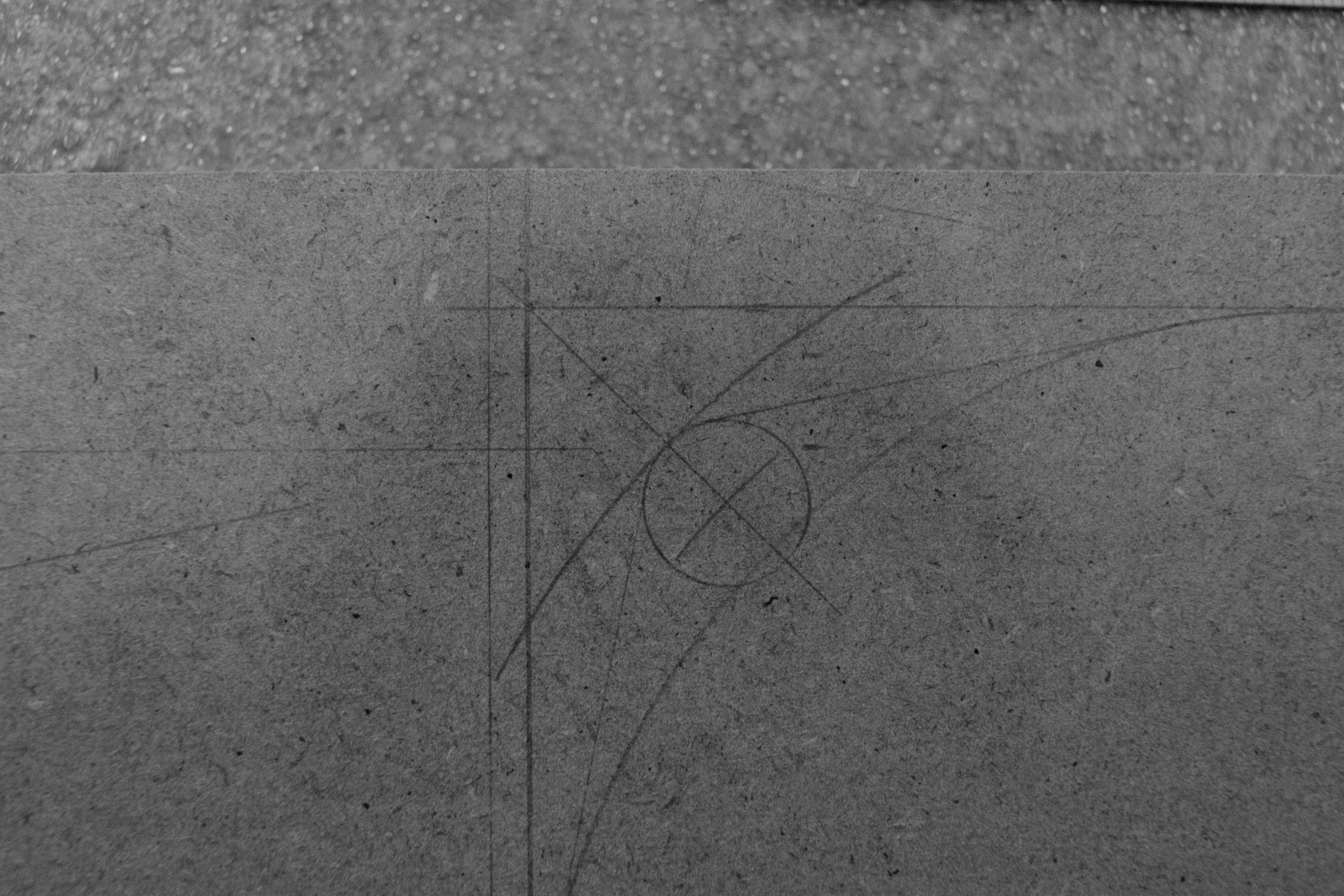

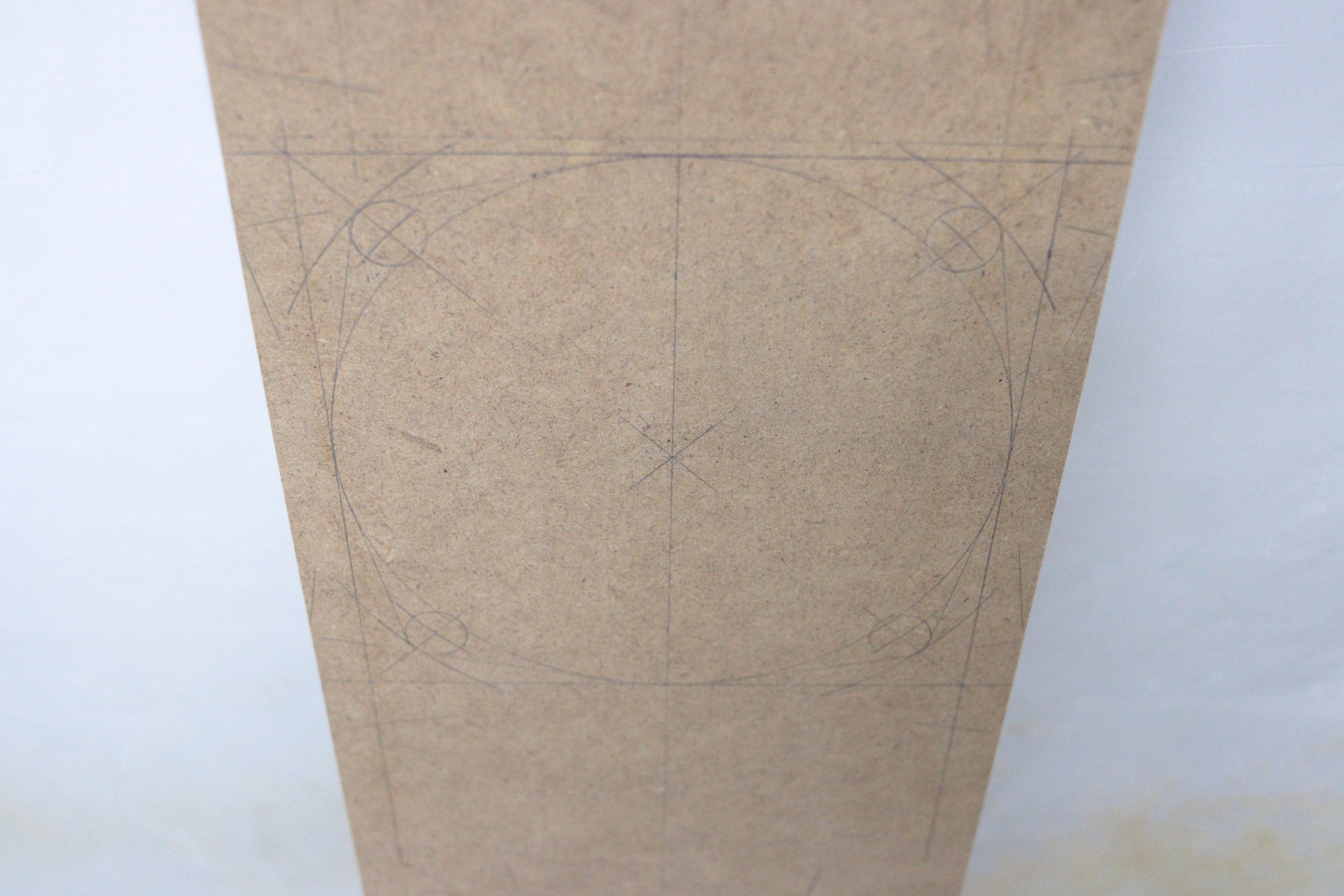

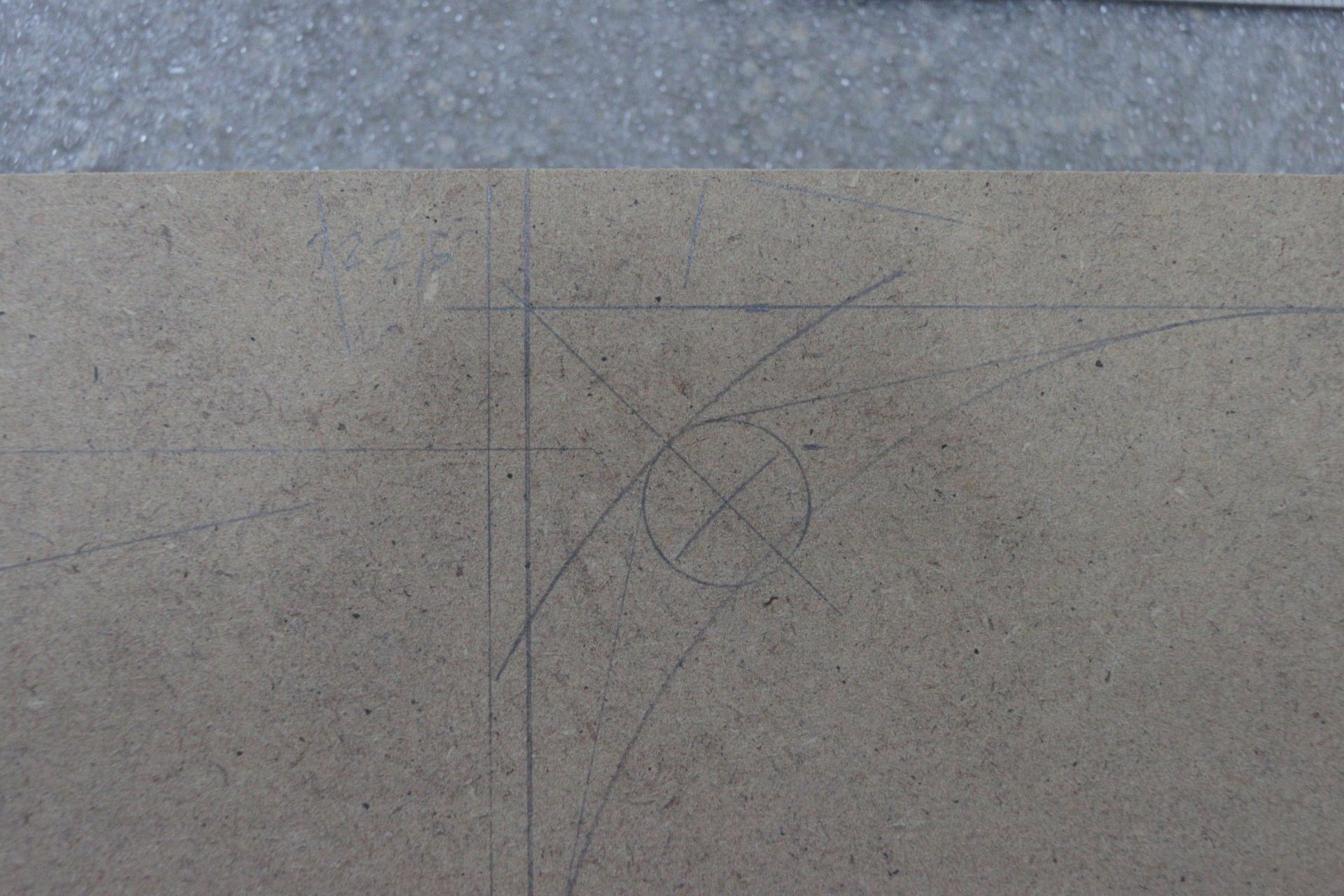

značenie otvorov pre reproduktory (27.7.2026):

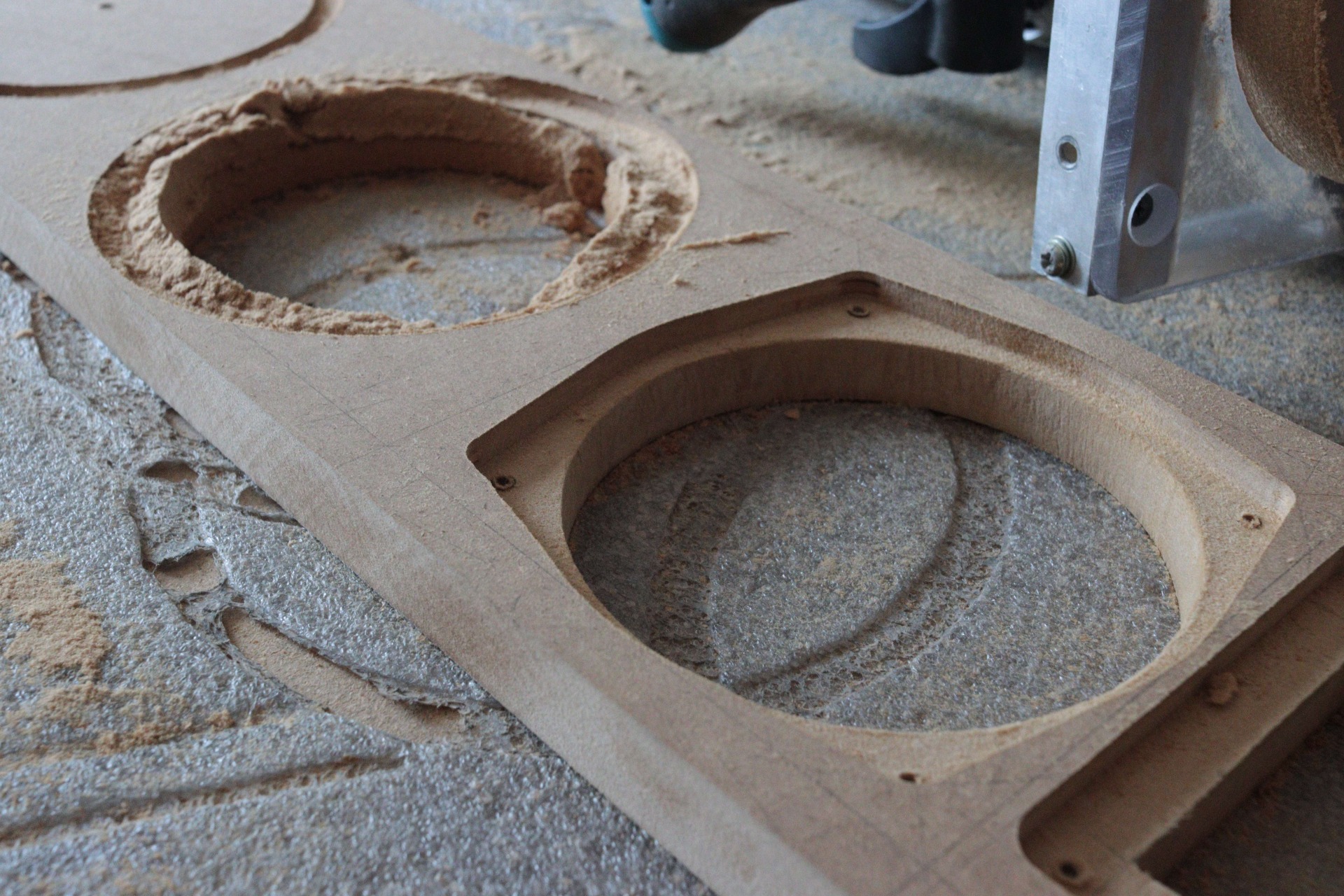

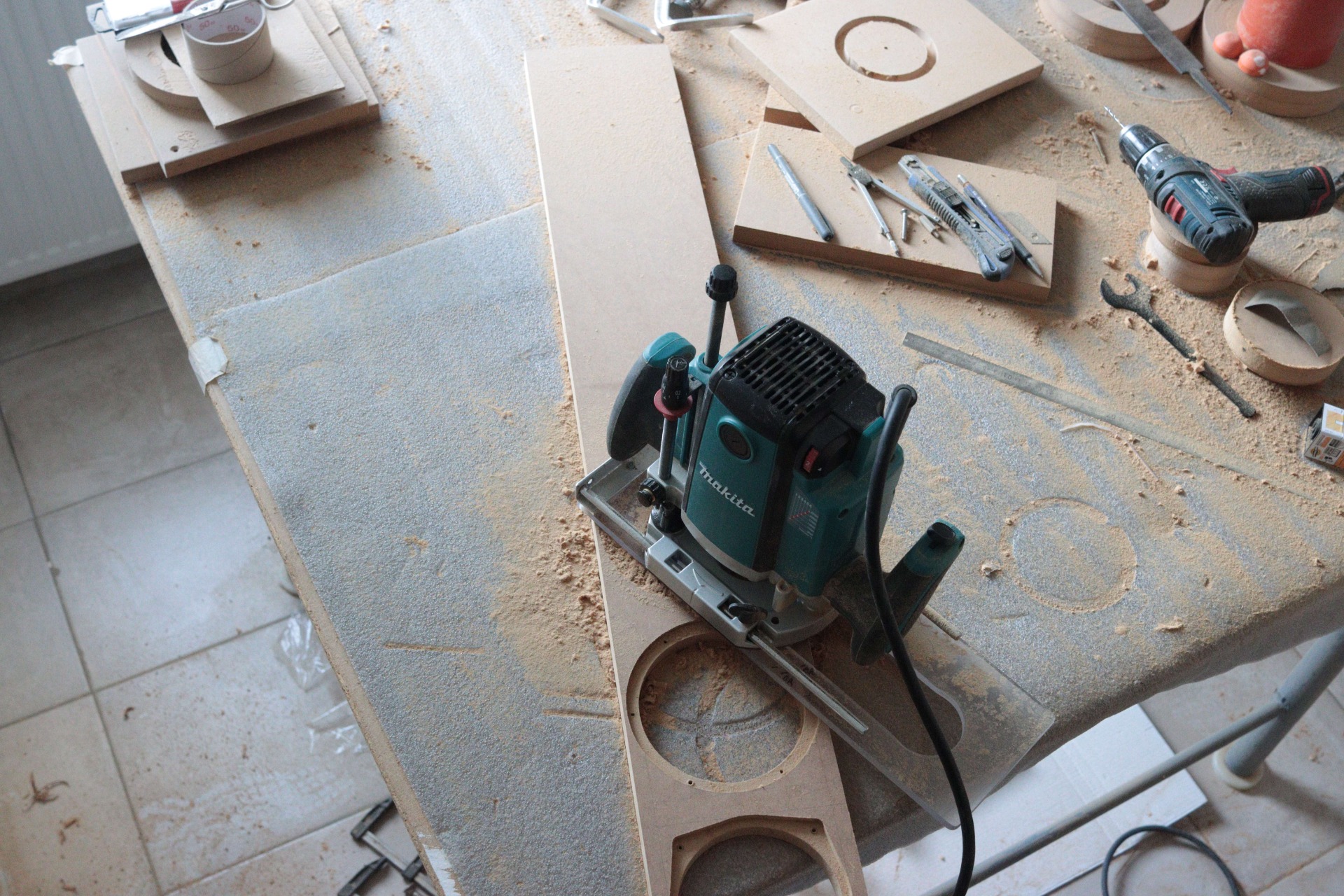

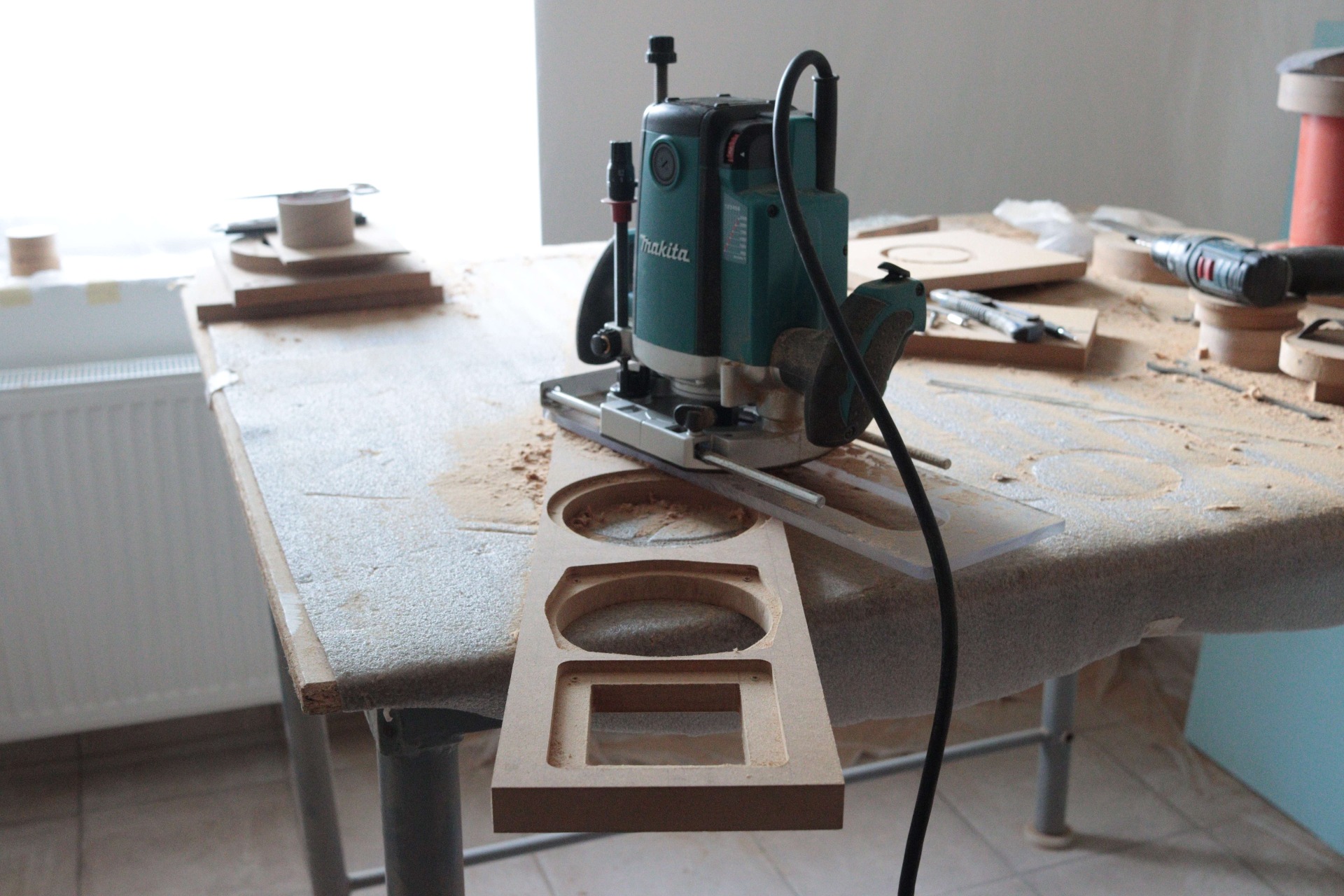

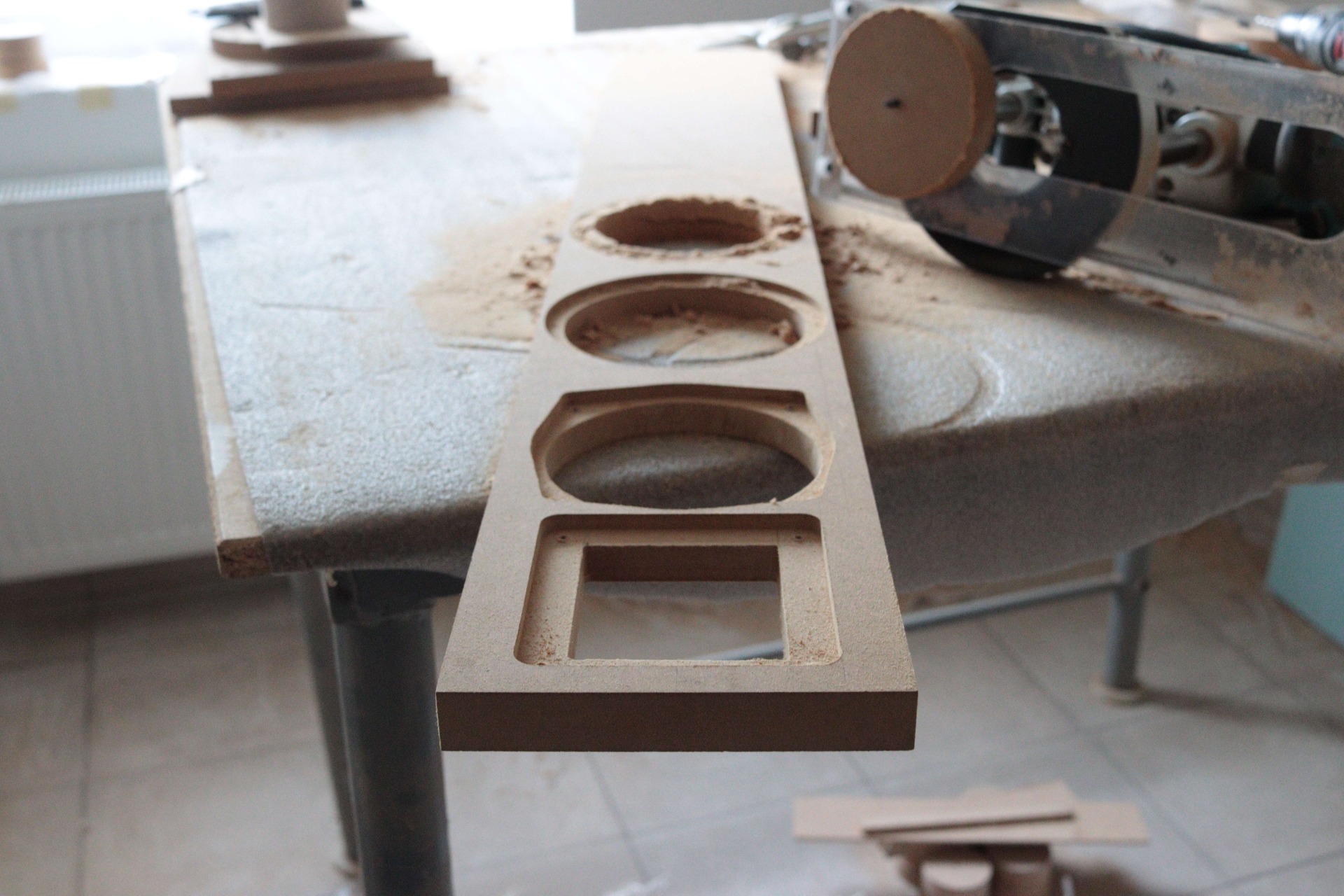

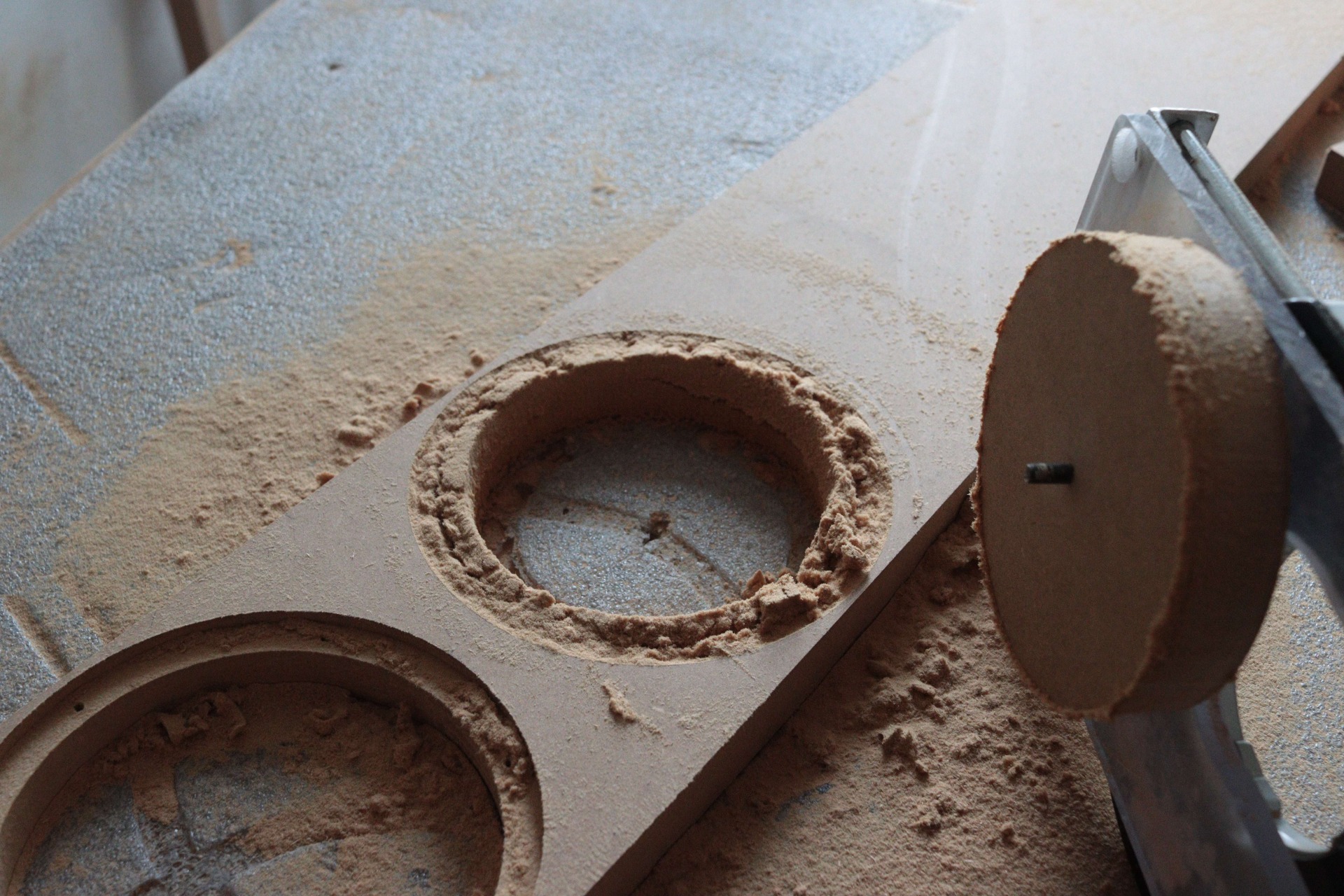

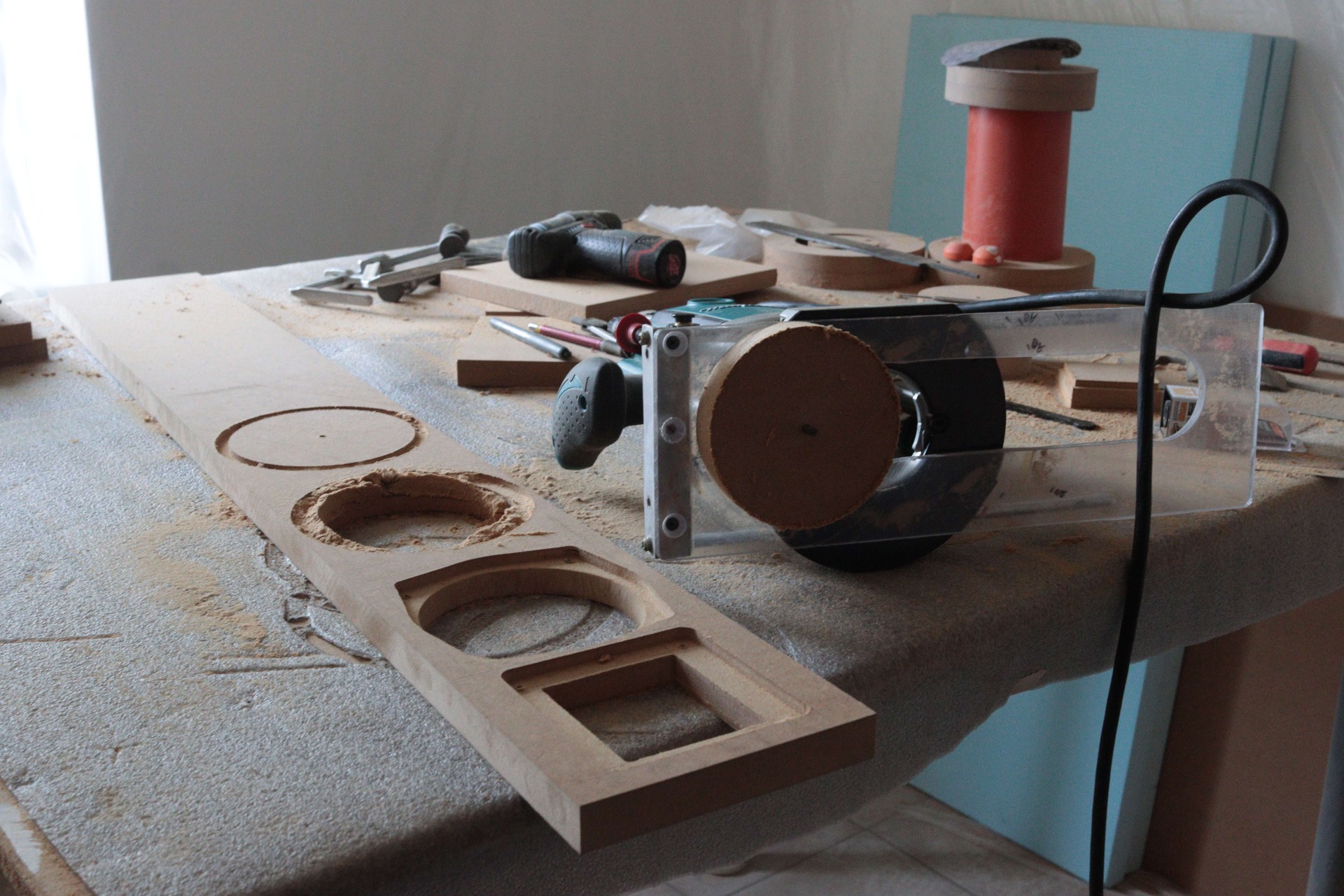

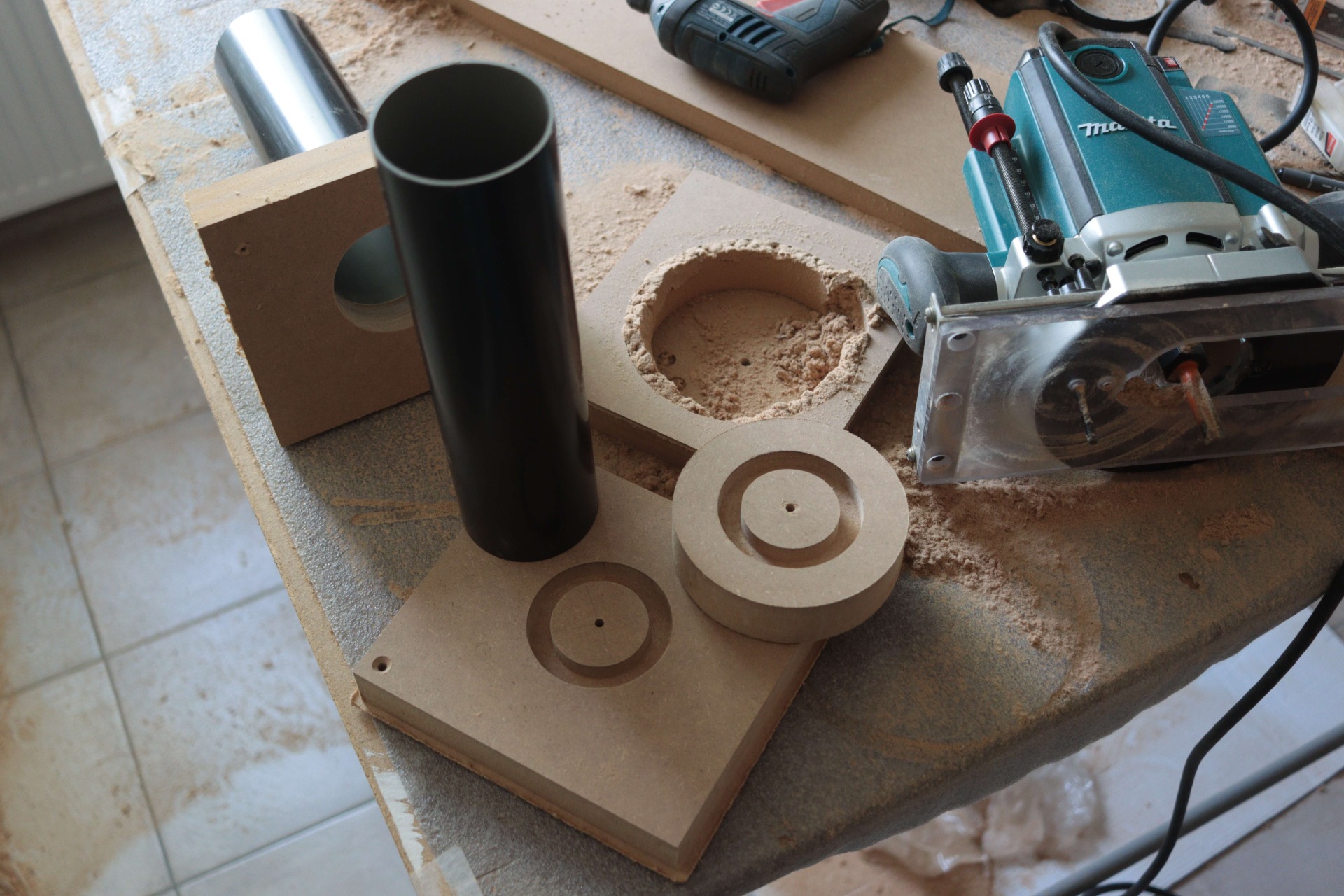

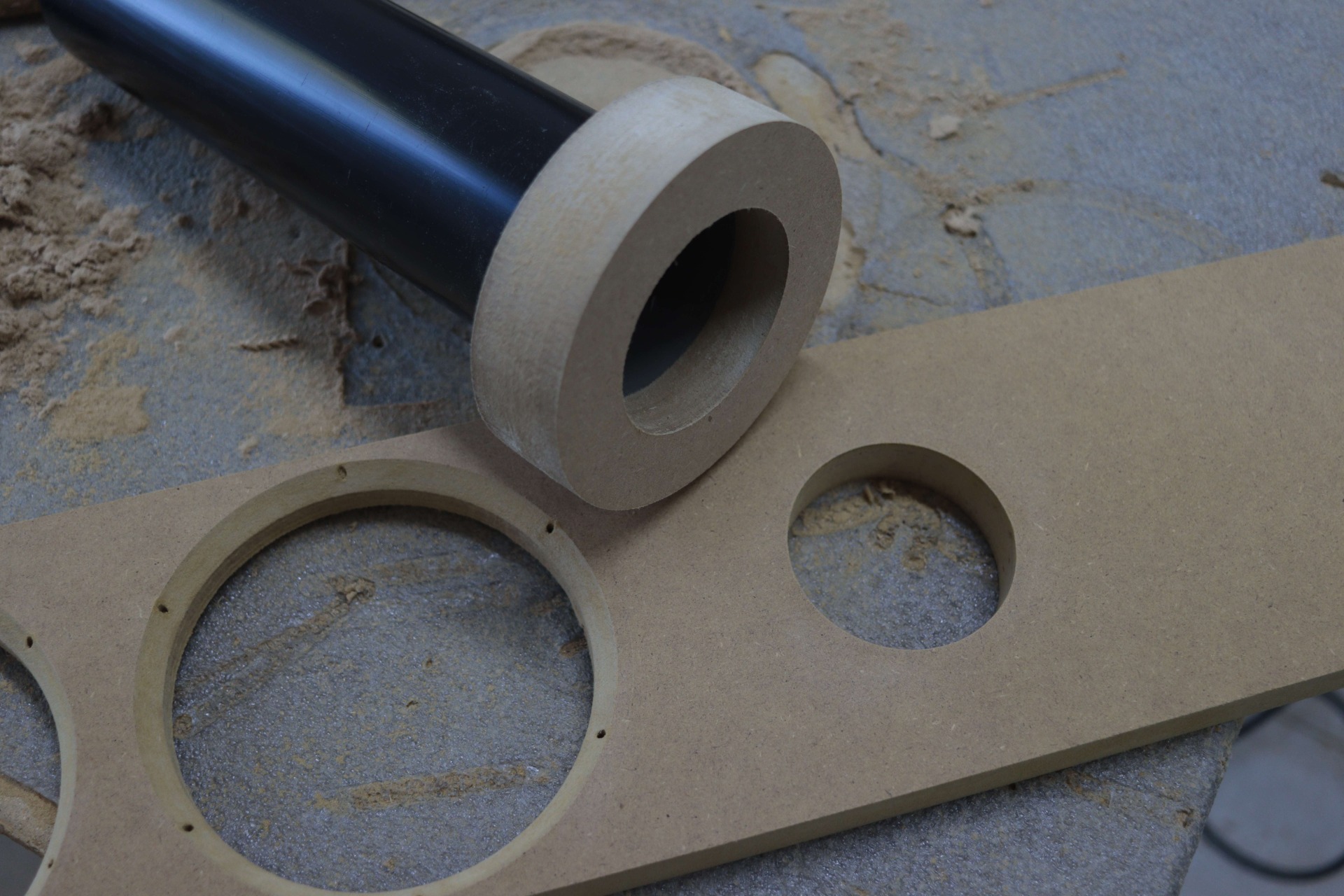

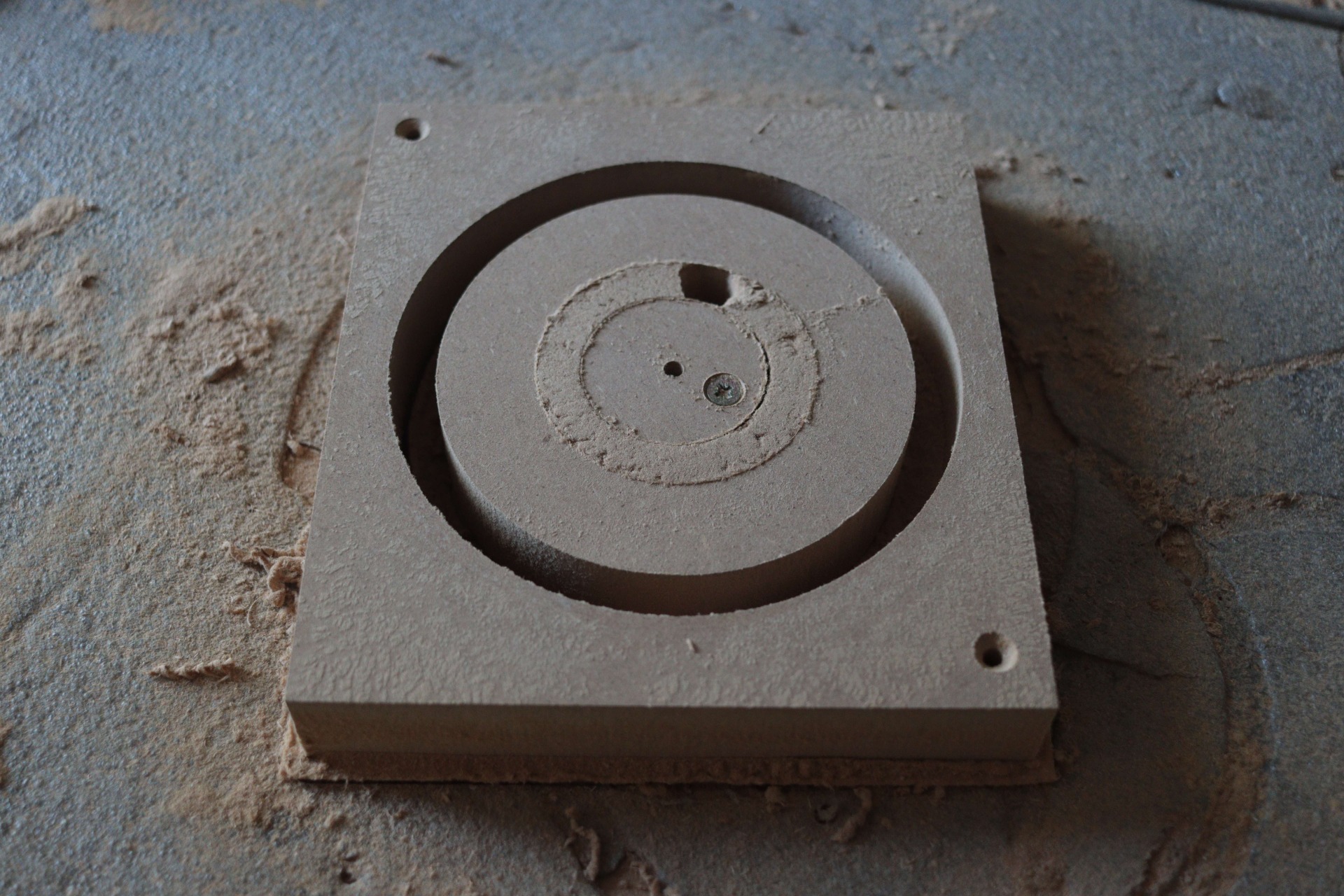

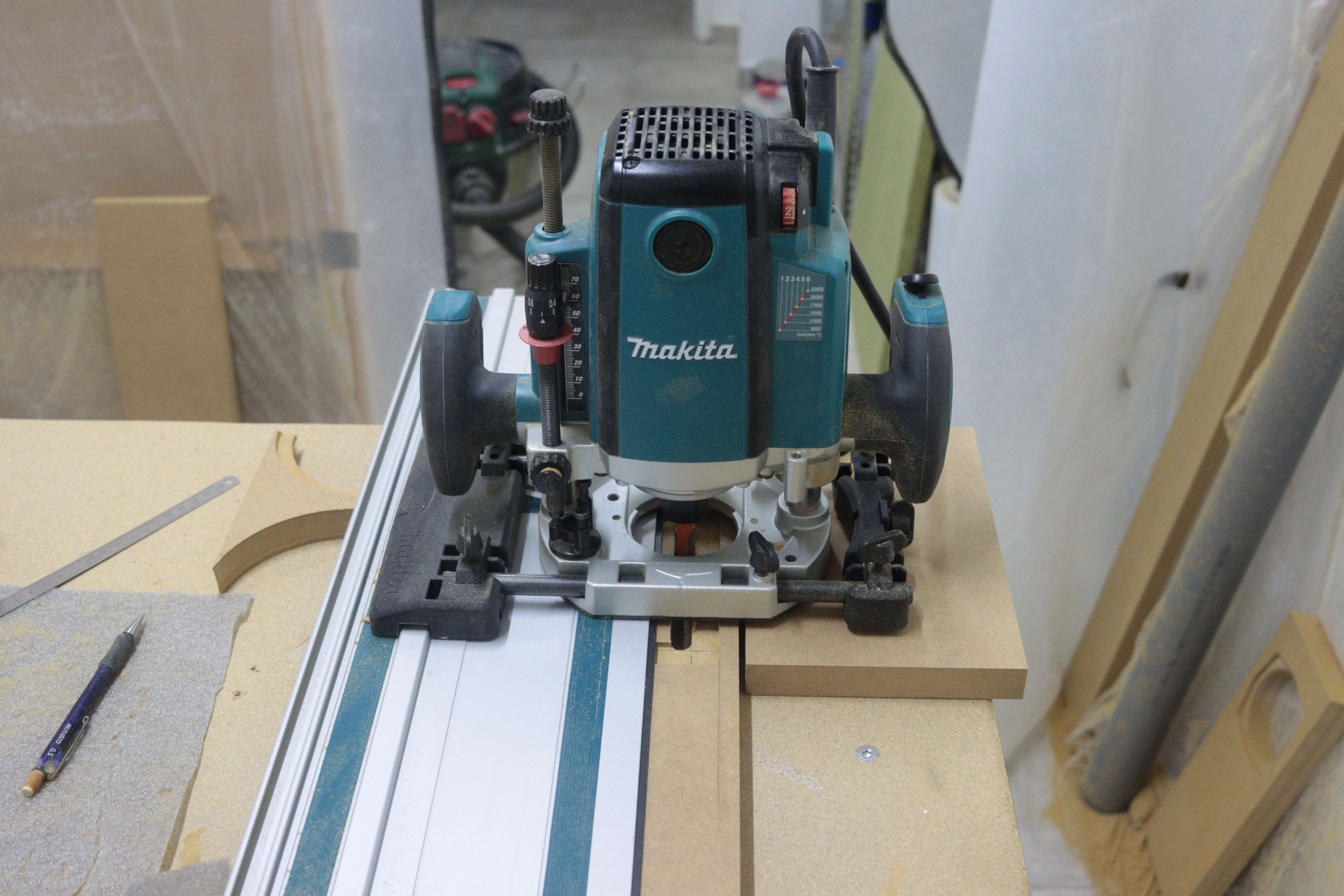

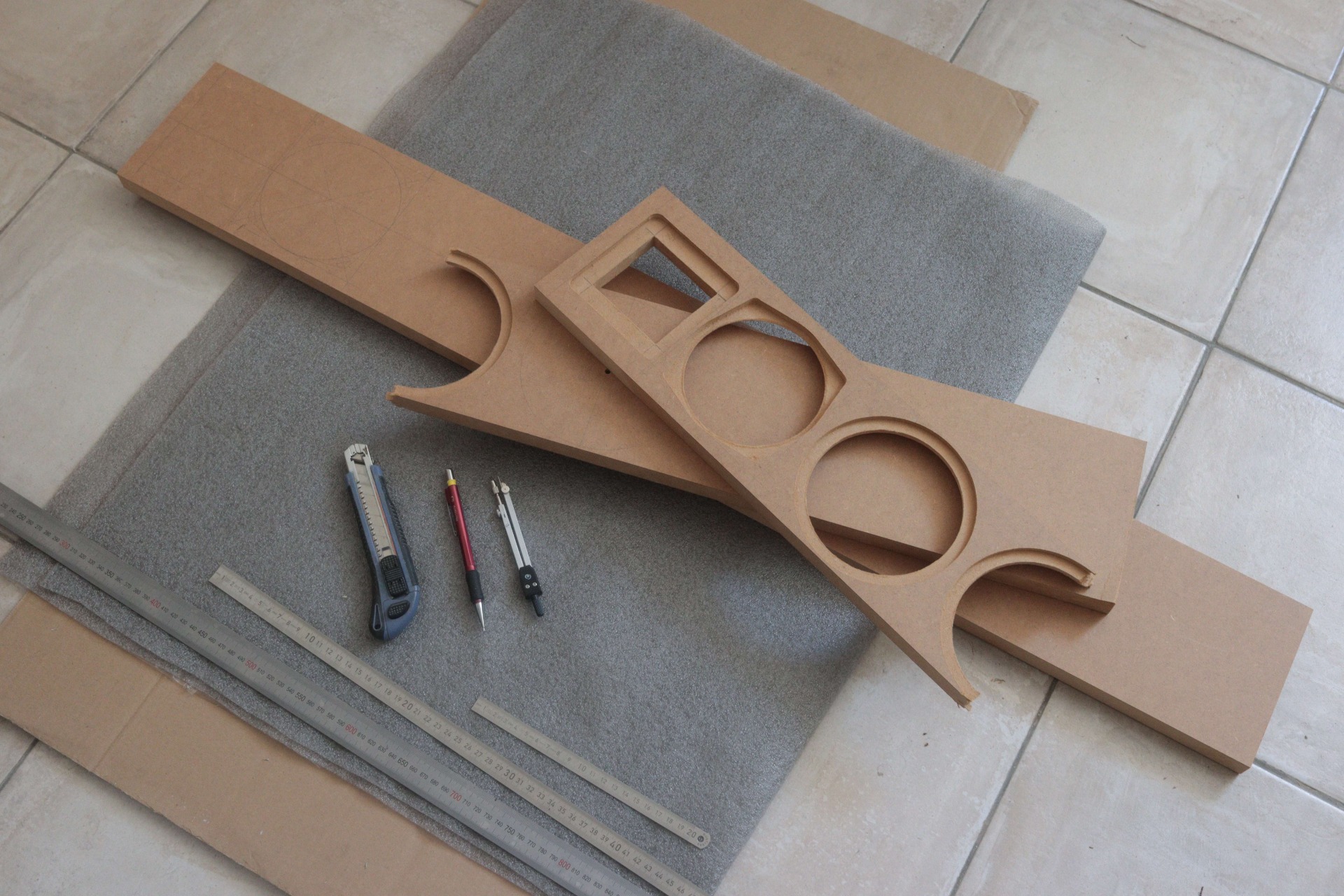

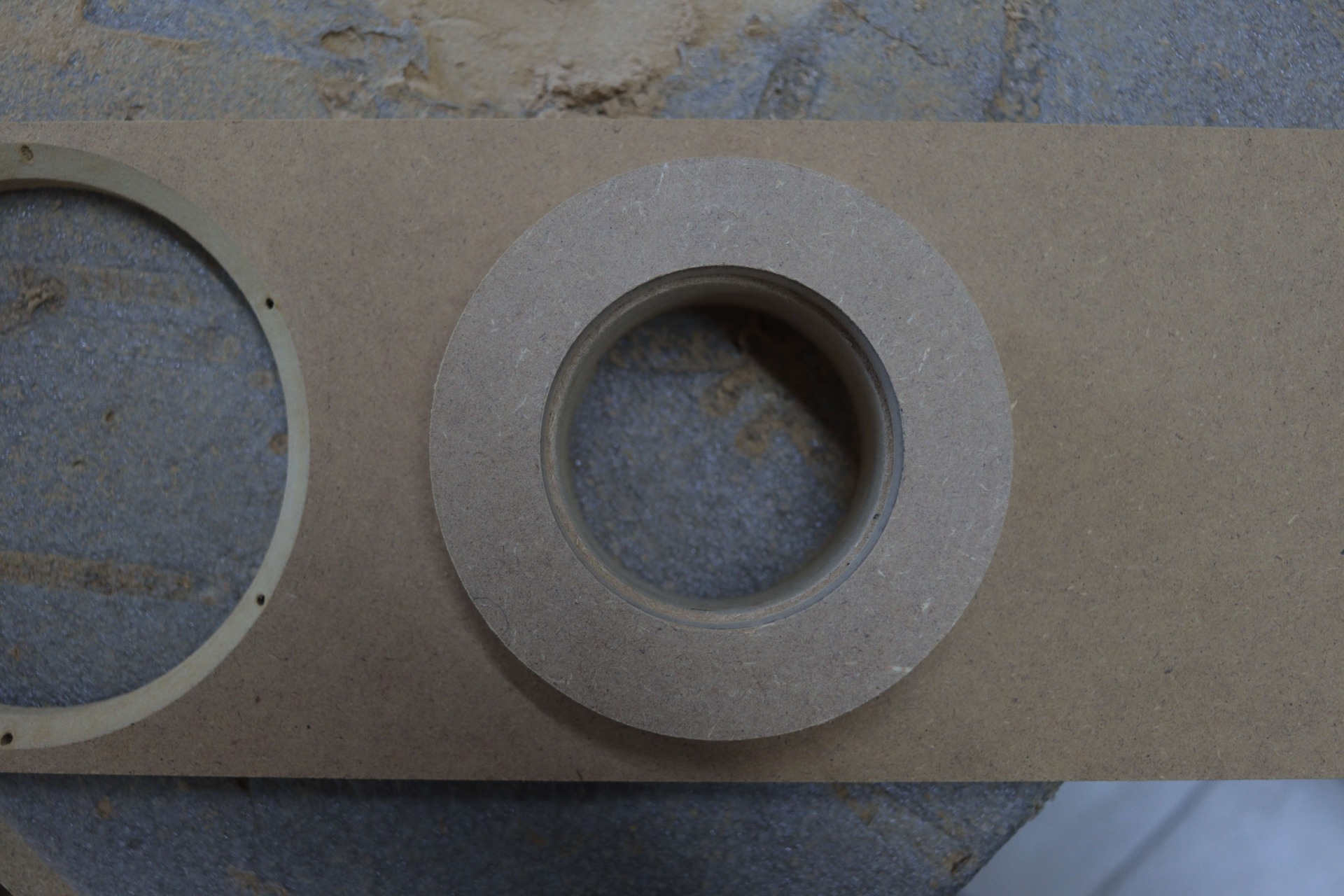

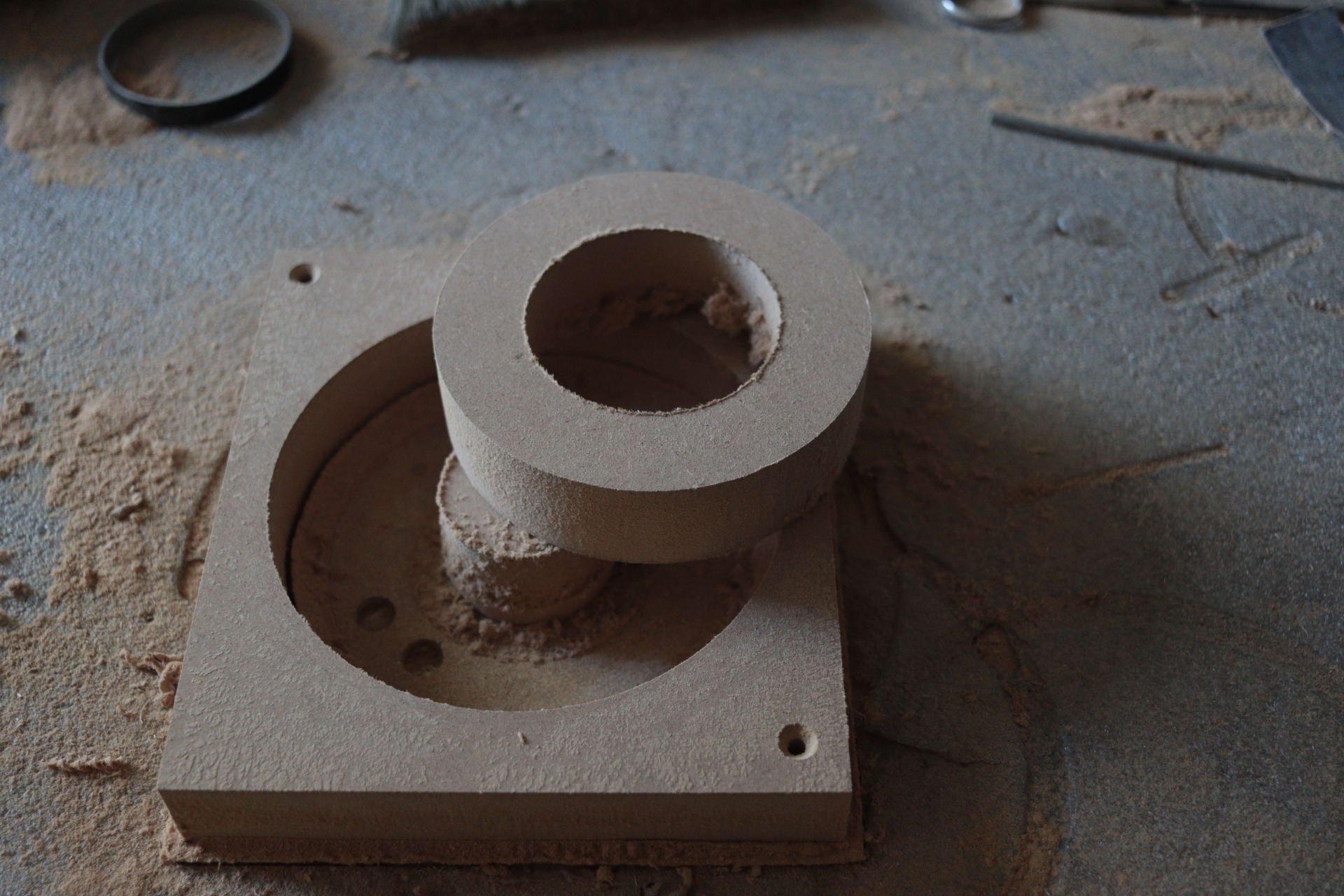

frézovanie otvorov pre reproduktory (4.8.2026)

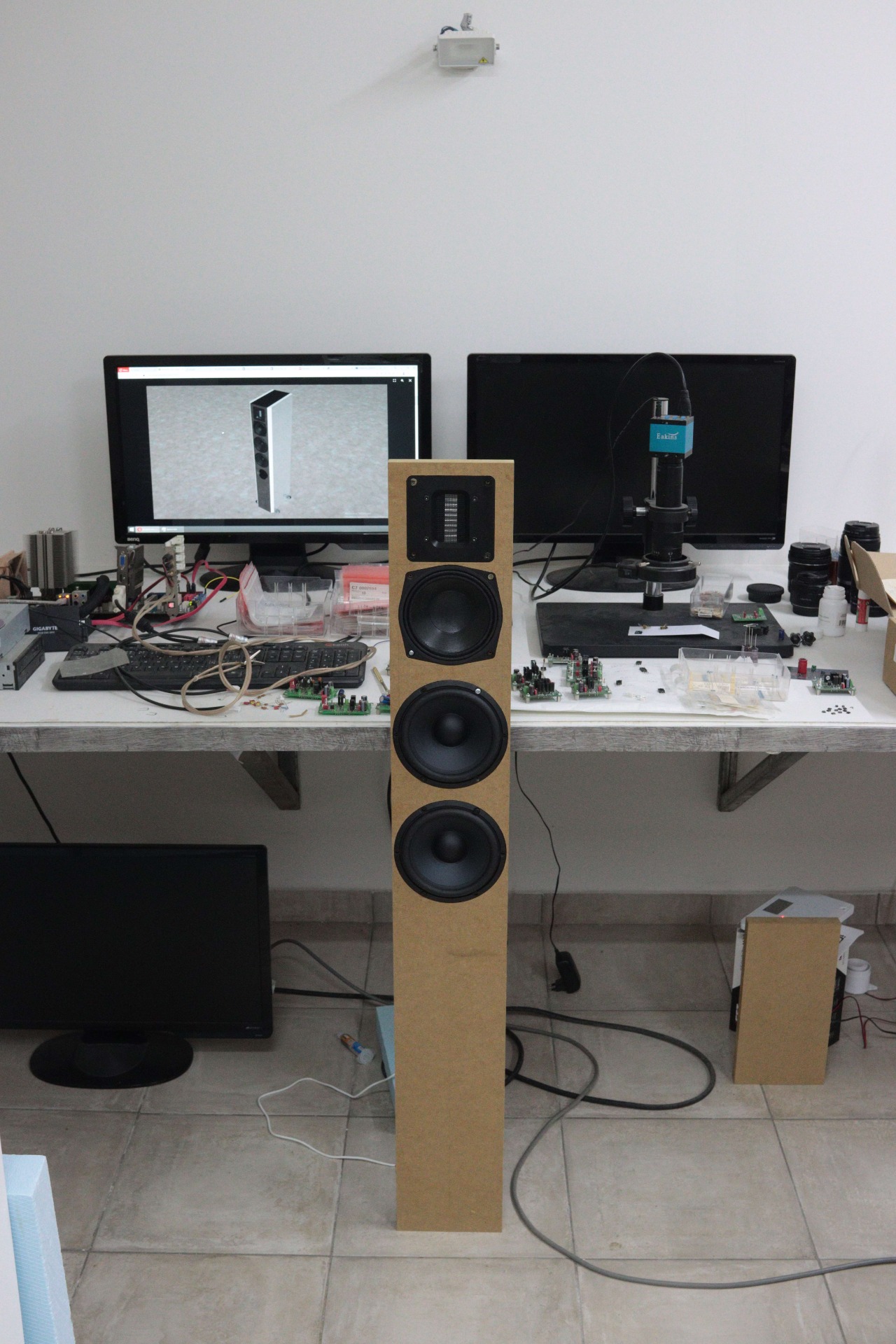

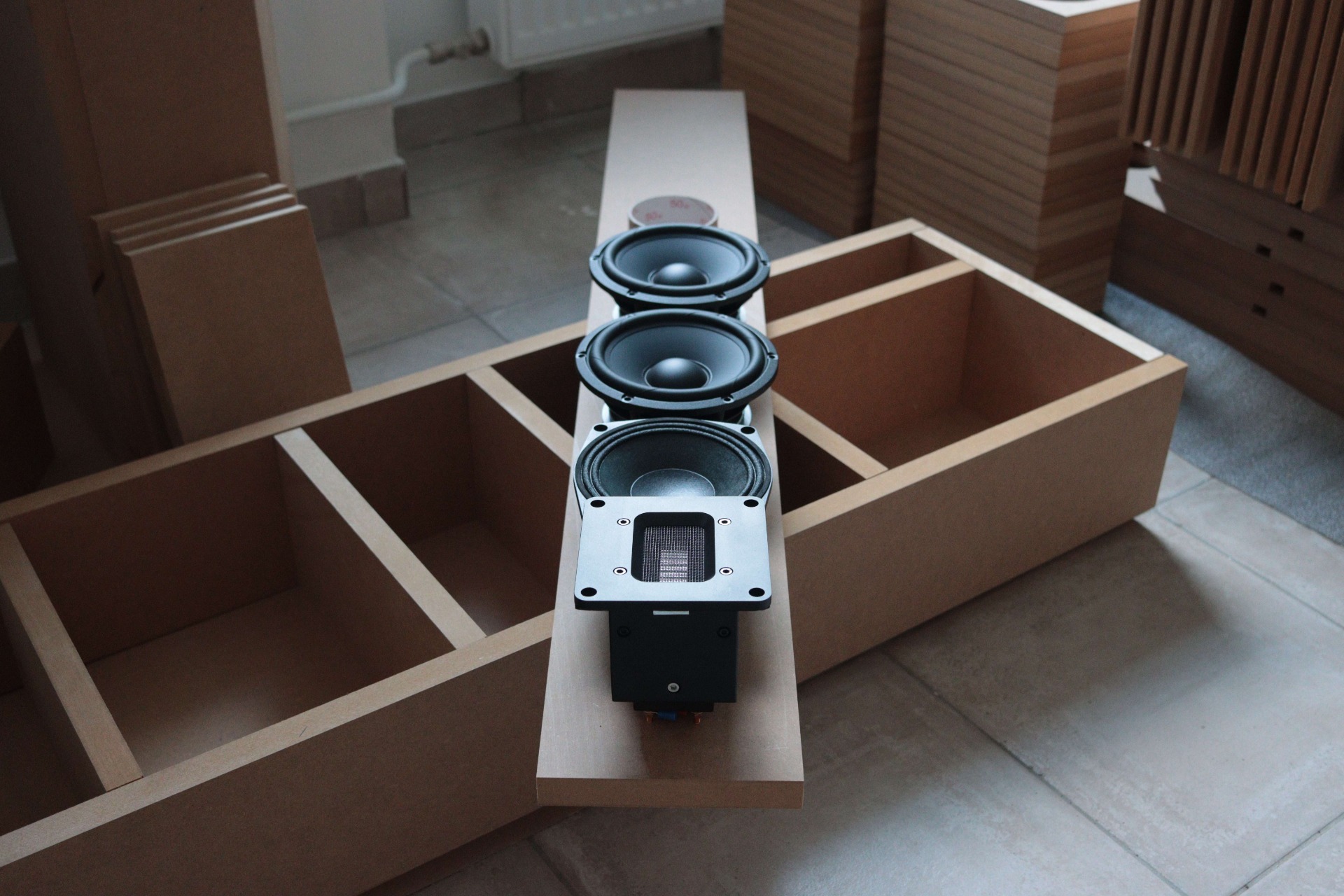

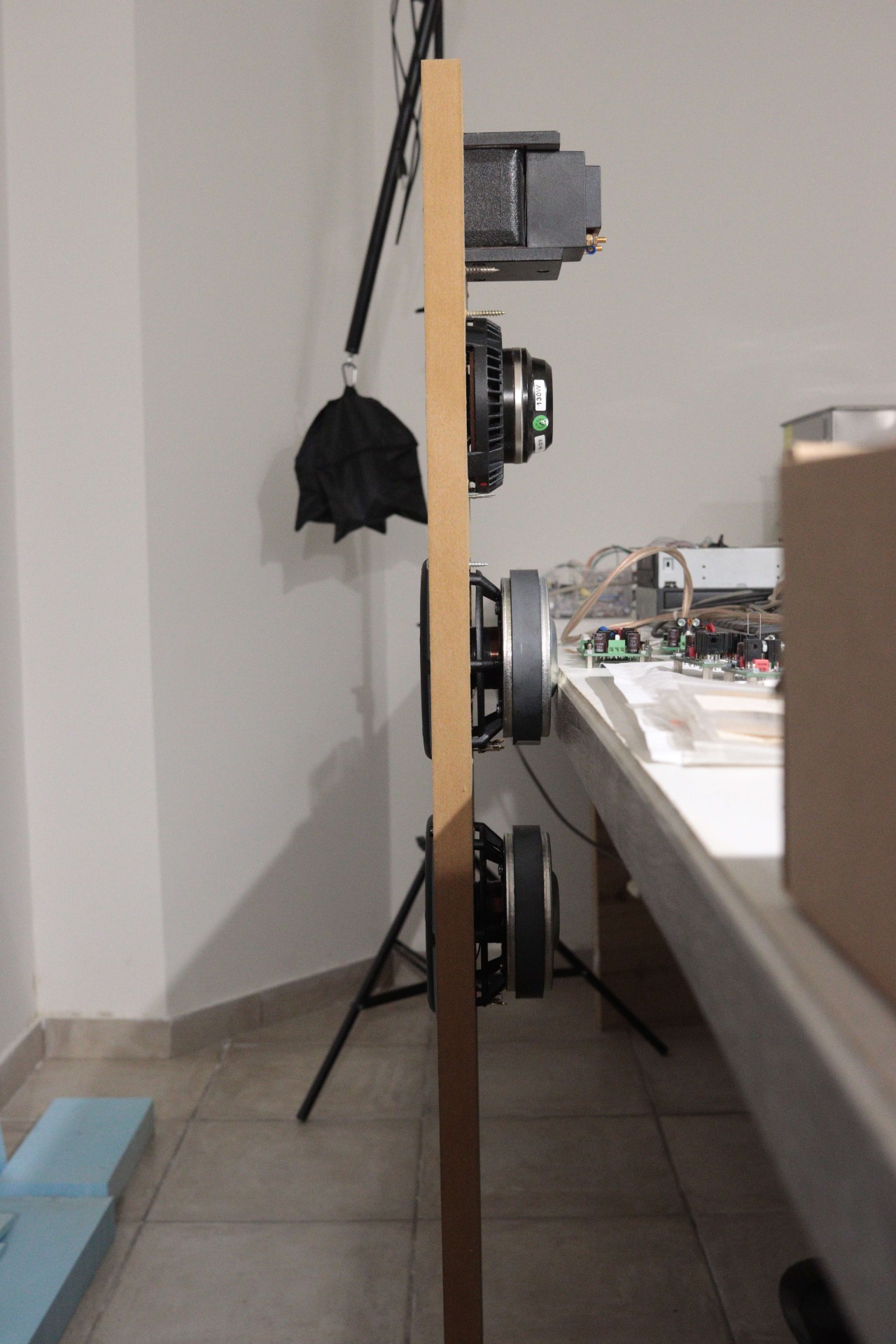

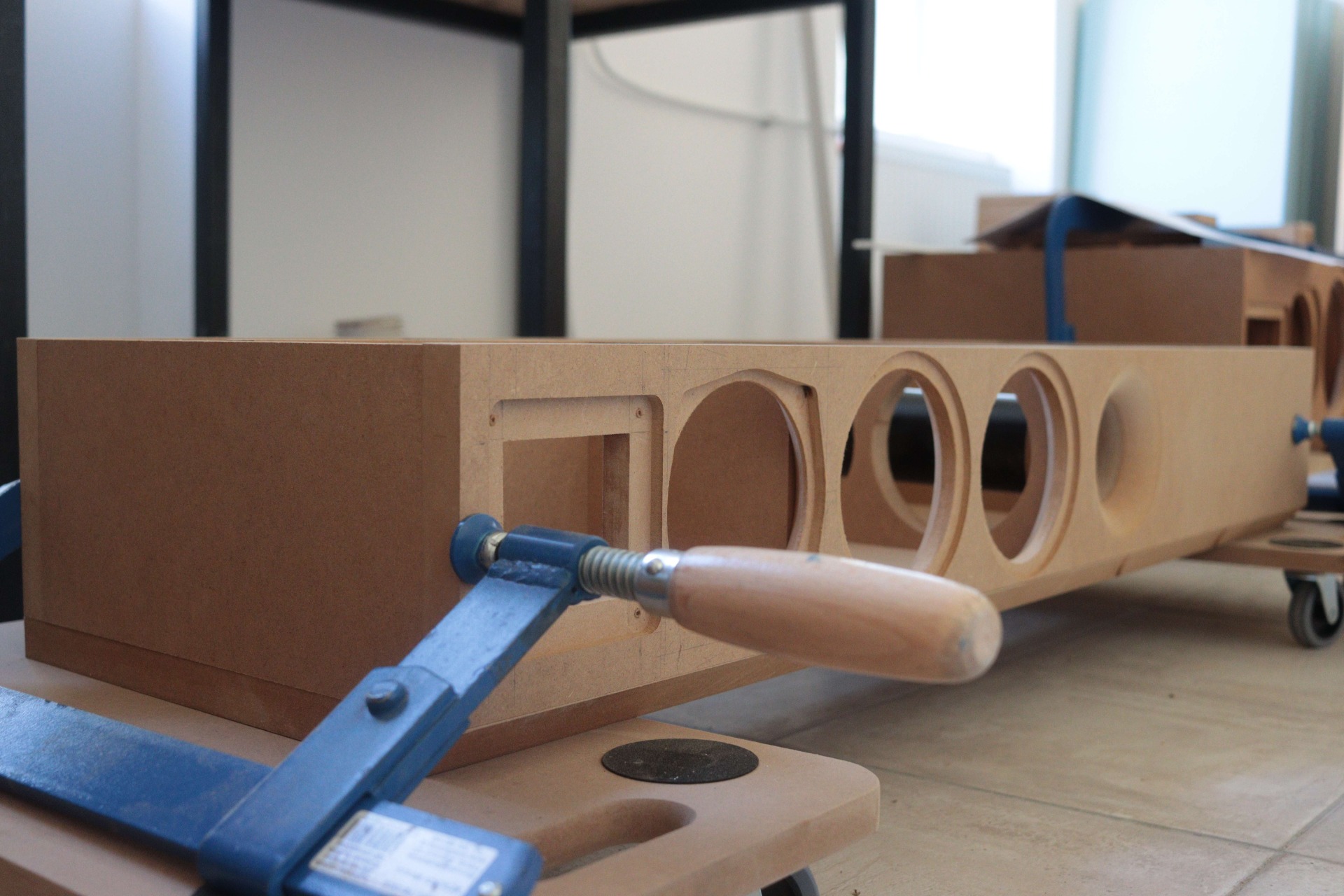

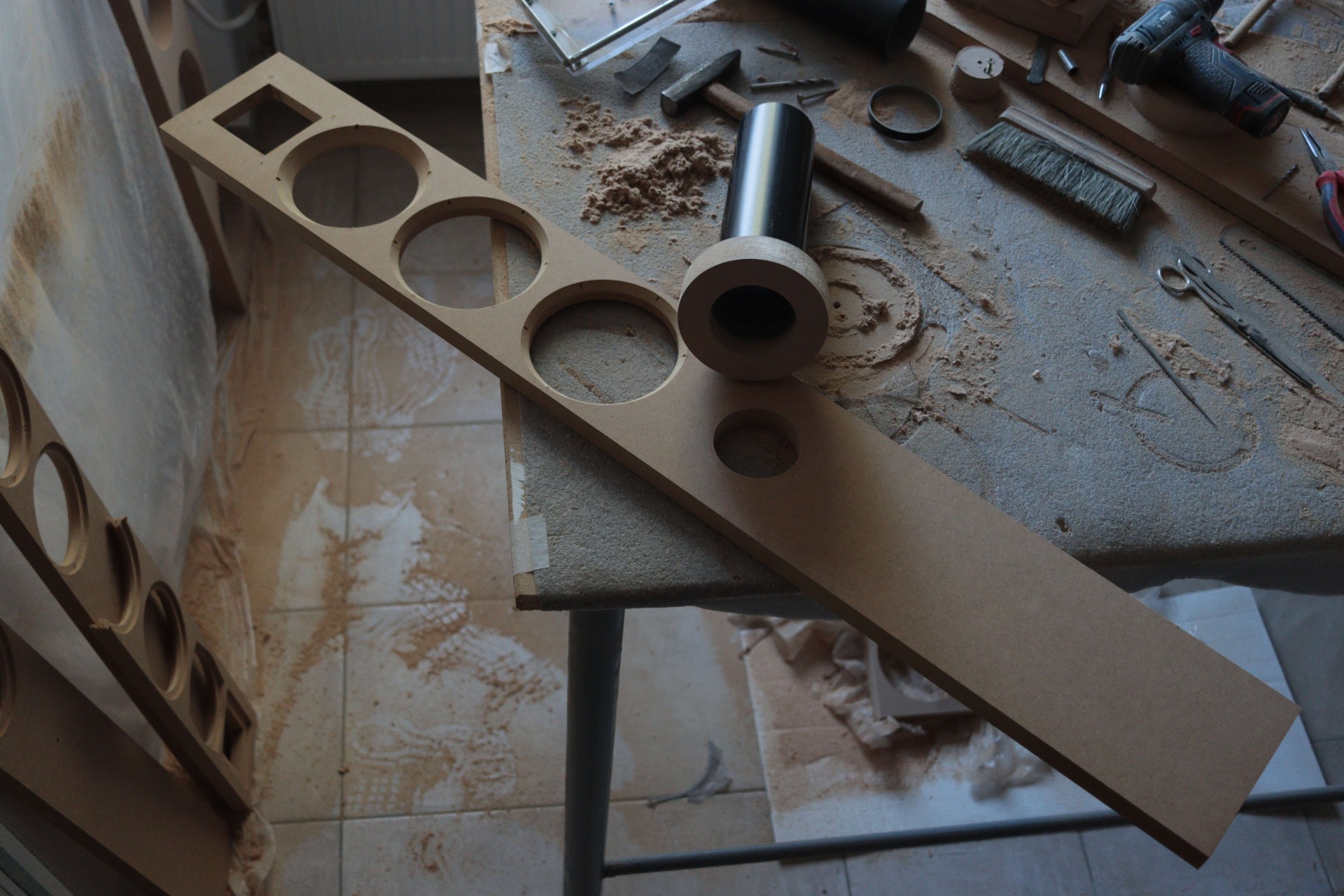

predná stena po vyfrézovaní všetkých otvorov pre reproduktory aj s reproduktormi (4.8.2026):
trochu ma mrzí že som nedodržal tesnejší rozostup reproduktorov tak ako na modely a renderi... Menšie medzery vyzerali lepšie... Každopádne reprobedna slúži len pre overenie zvuku a meraní. Neskôr bude postavená druhá. Vzdialenosť basových reproduktorov od stredového a basových reproduktorov navzájom nemá vplyv na merania.

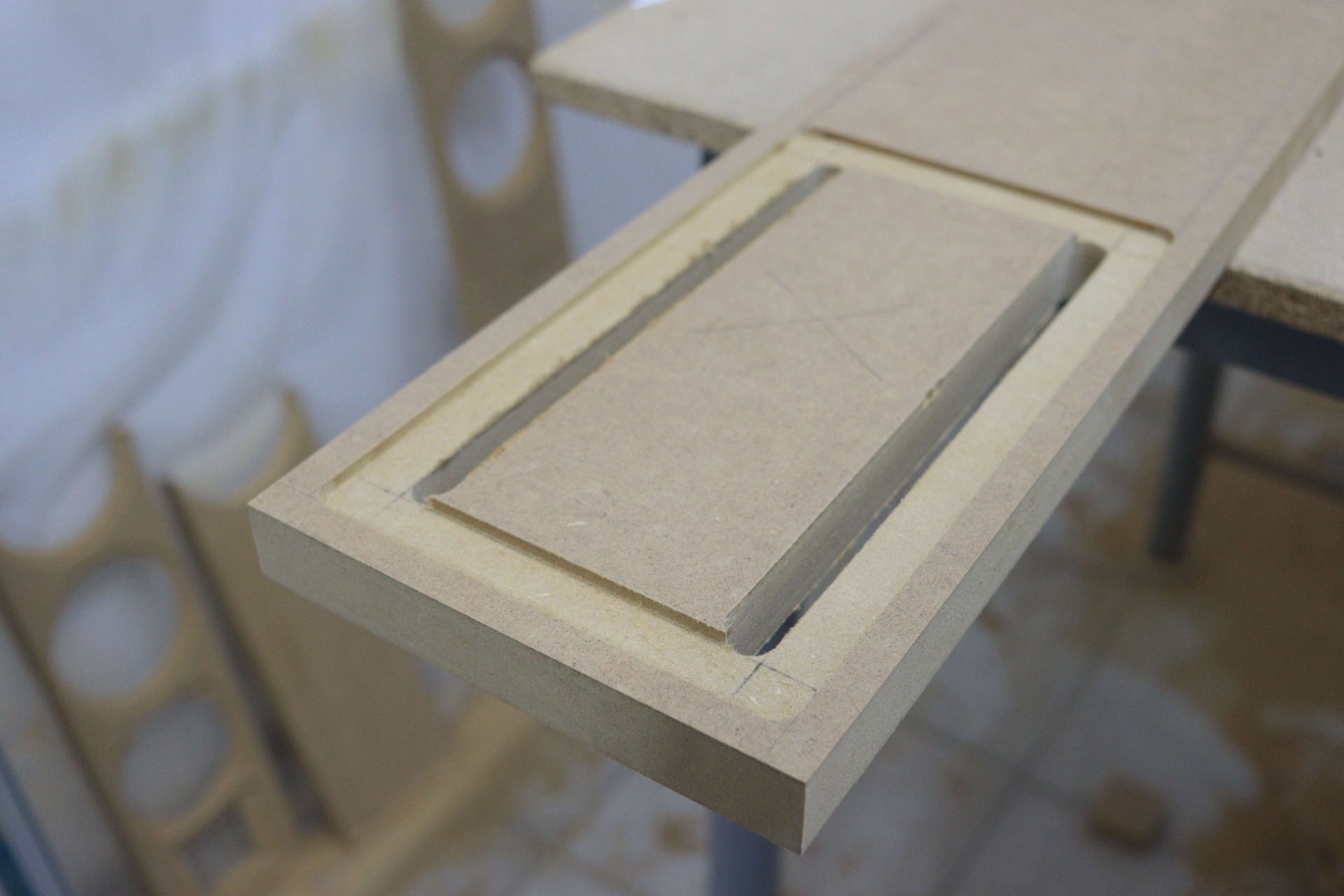

Všetky reproduktory sú mimoriadne masívne. Zadná strana musí obsahovať okolo otvorov pre reproduktory skosenie 45° pretože by vyžarovali do zadné strany len úzkou štrbinou. Čo by spôsobilo pár db zvlenie na meraní frekvenčnej charakteristiky...
výhybka:
V tomto prípade budú reprobedne pasívne. Jednoducho z dôvodu že projekt má byť menší, lacnejší, jednoduchší a vlastne 6" basáky v aktíve sa mi zdajú už trochu extrém... Každopádne určite by bolo zaujímavé vyskúšať aj variantu s aktívnou basovou sekciou ale zatial bude použitá pasívna výhybka. Reproduktory majú pomerne bežnú impedanciu 4R a rozhodne nebudú potrebovať zosilňovač s výkonom 800W. Myslím si že ani 400W. Môj odhad pre optimálny výkon je zatial niekde medzi 200W a 300W (4R). To už sa rozhodne na základe posluchových testov v rámci jemného ladenia spolu s experimentovaním okolo presného objemu a naladenia BR.
Dá sa teda očakávať že basová výhybka bude zložitá. V extreme okrem klasickej dolnej prepusti bude obsahovať aj RLC pre horný peak impedancie ad ladením BR. Prípadne kompenzáciu Le a podobne... Čo v aktive nie je vôbec potrebné riešiť.
Výškový reproduktor bude vzhladom k chúlostivej konštrukcií opäť deleným strmo a to možno až 24db/okt. aj keď určite v praxi preverím či nebude možné použiť mierne nižšiu strmosť filtrov.

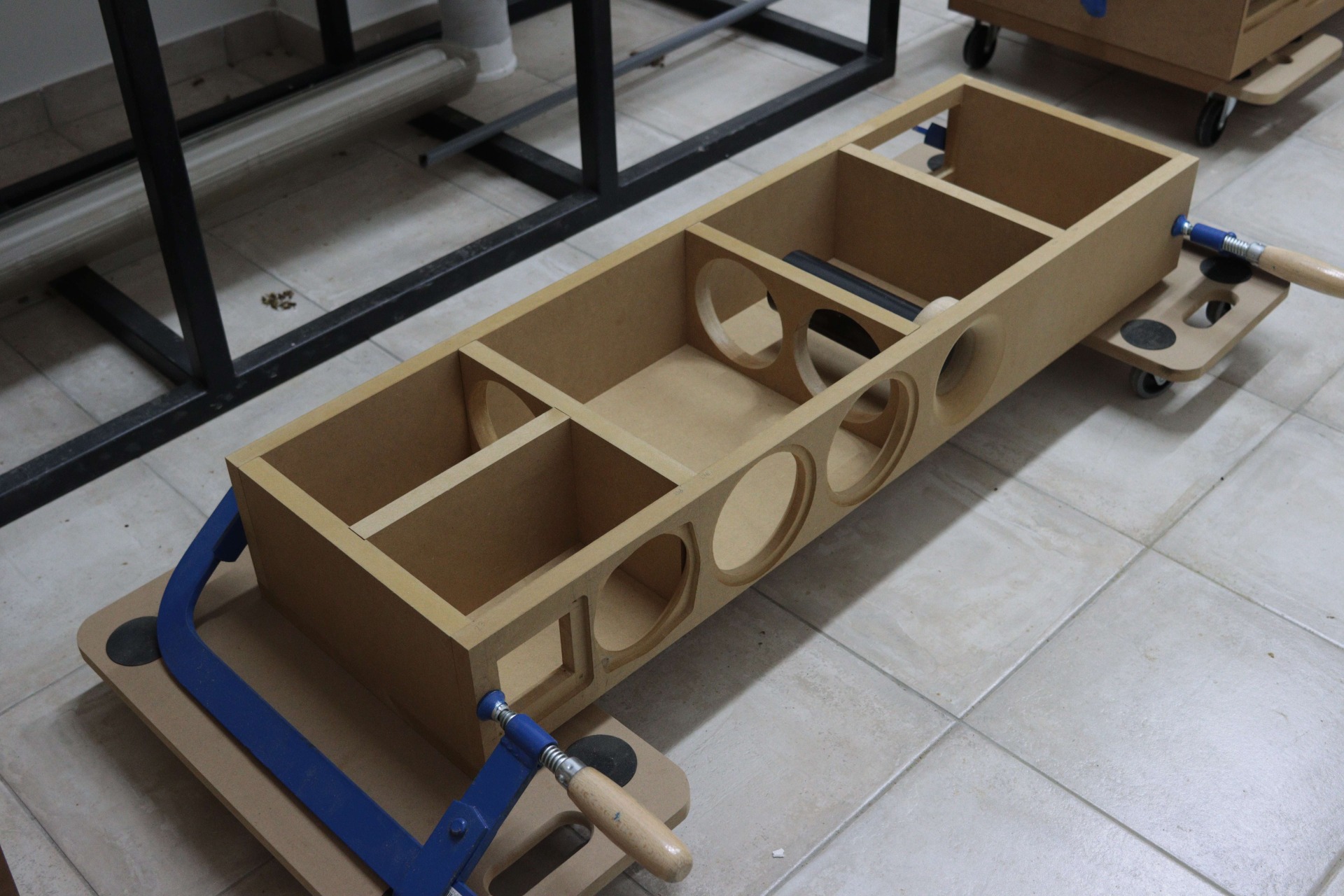

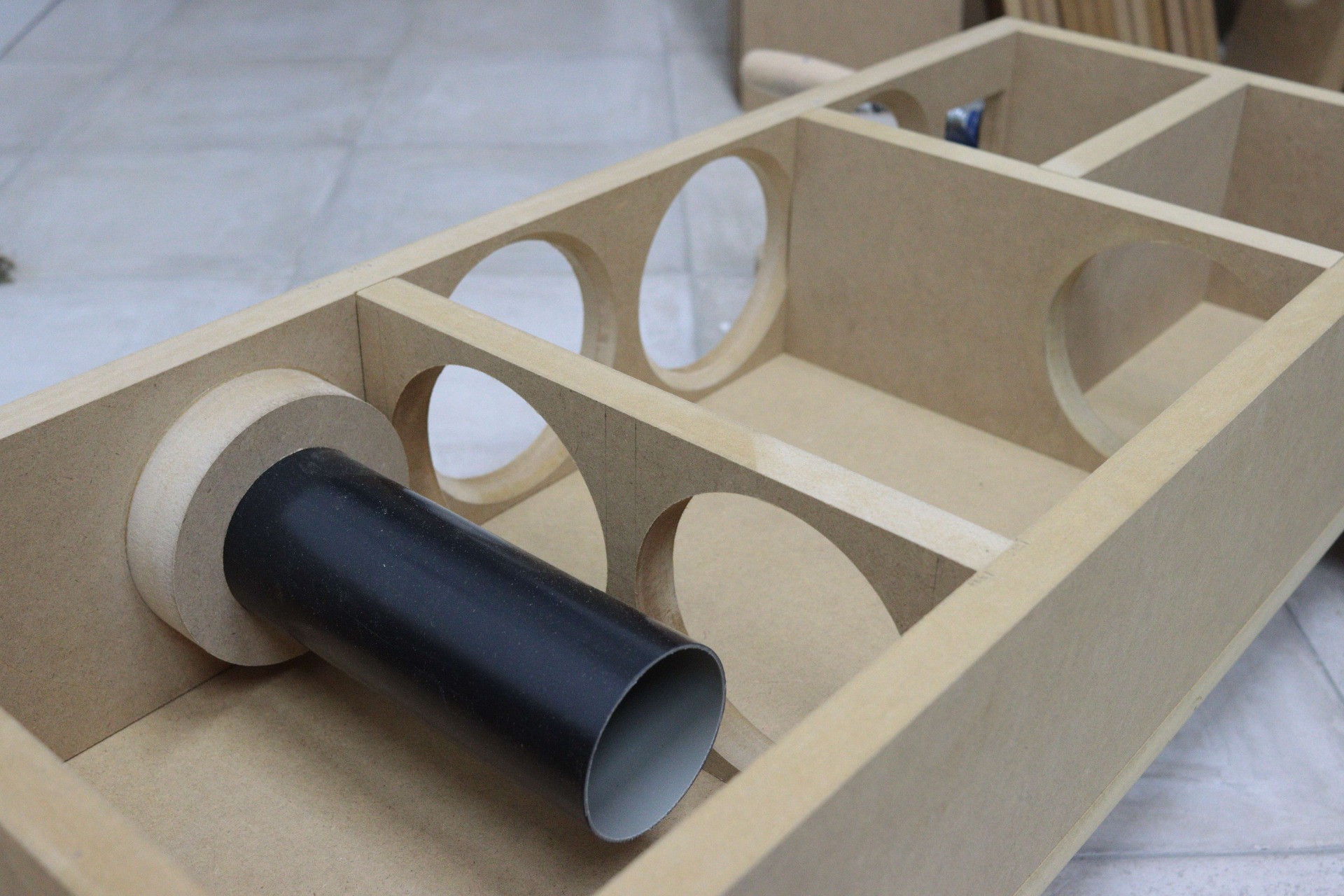

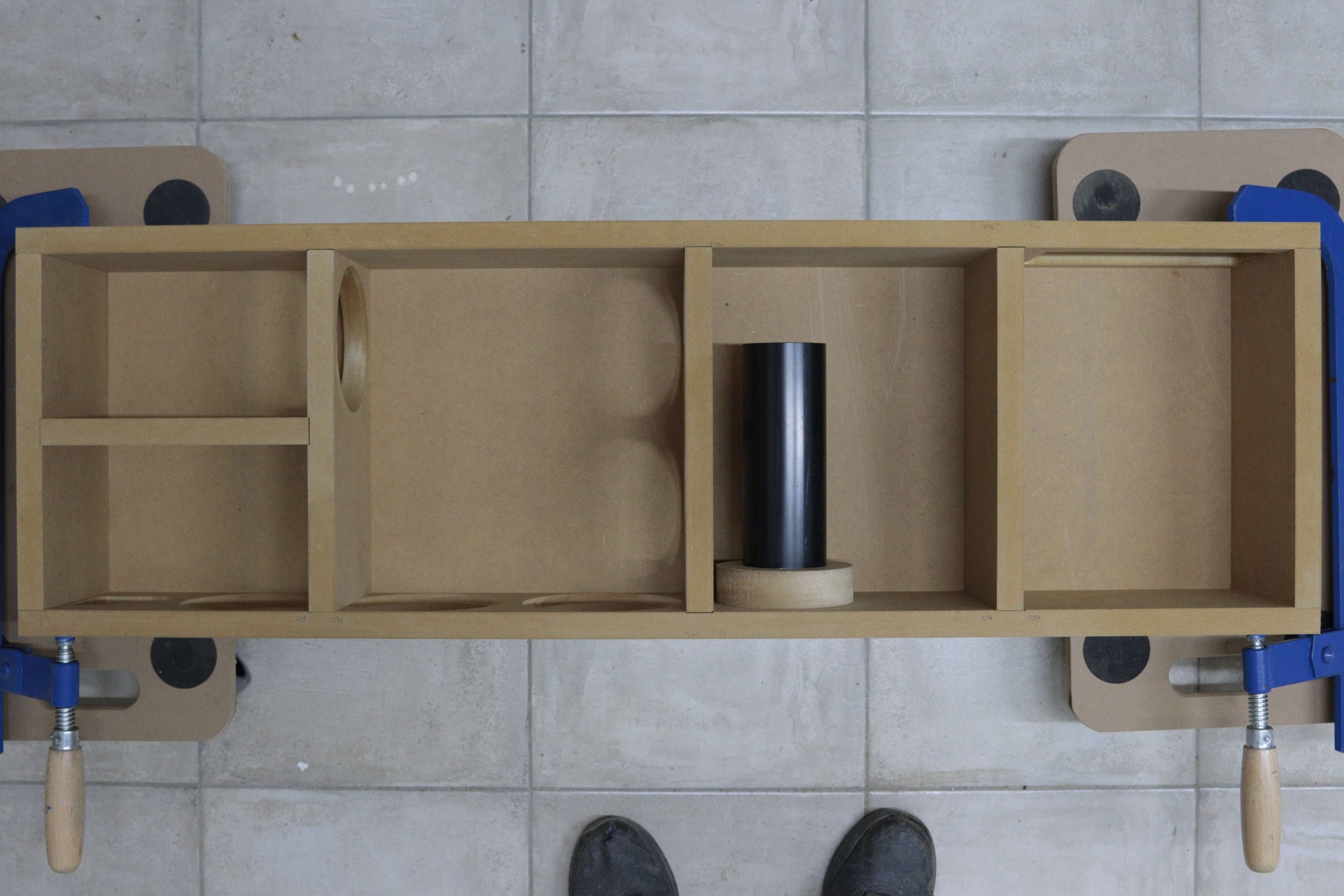

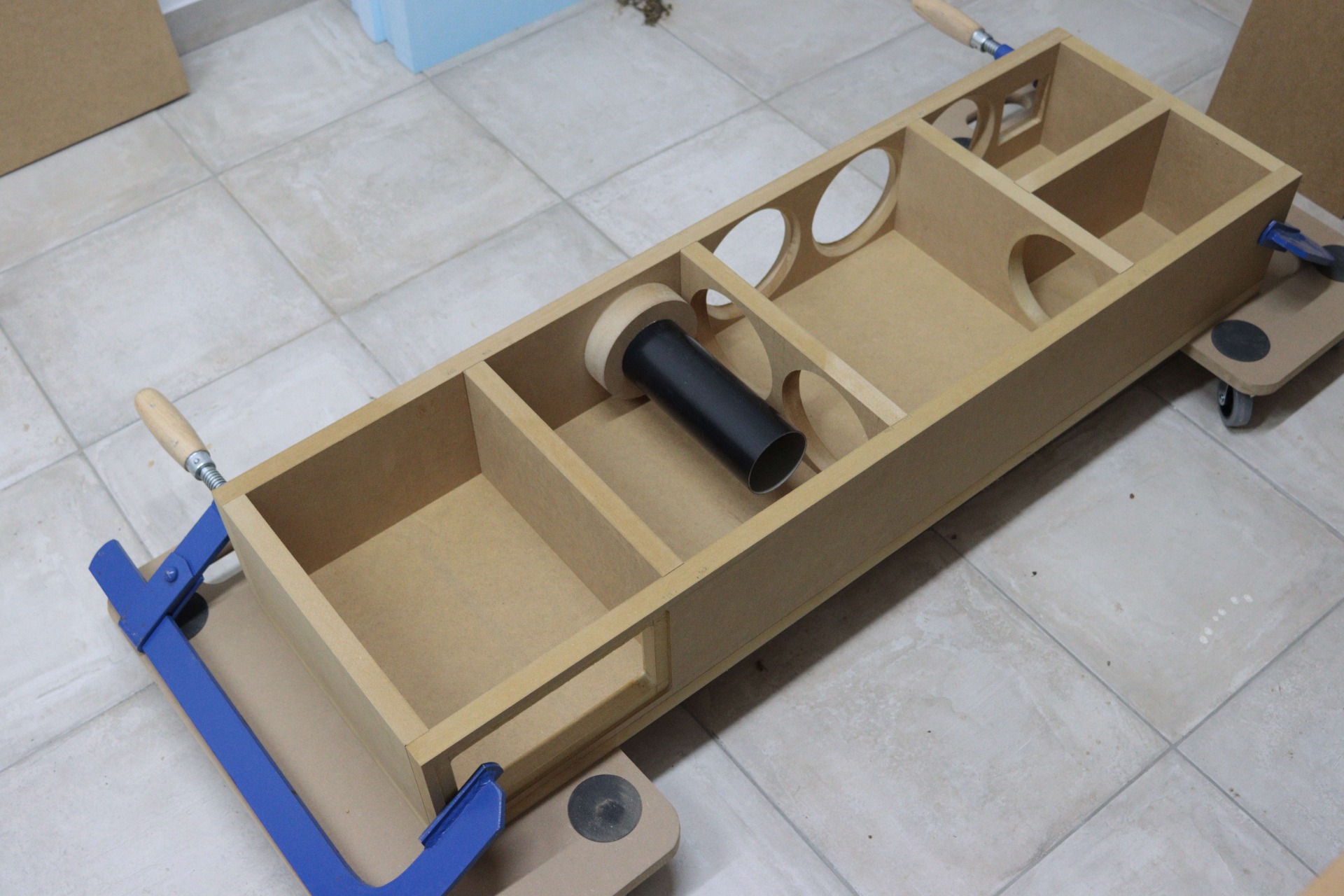

konštrukcia reprobední:

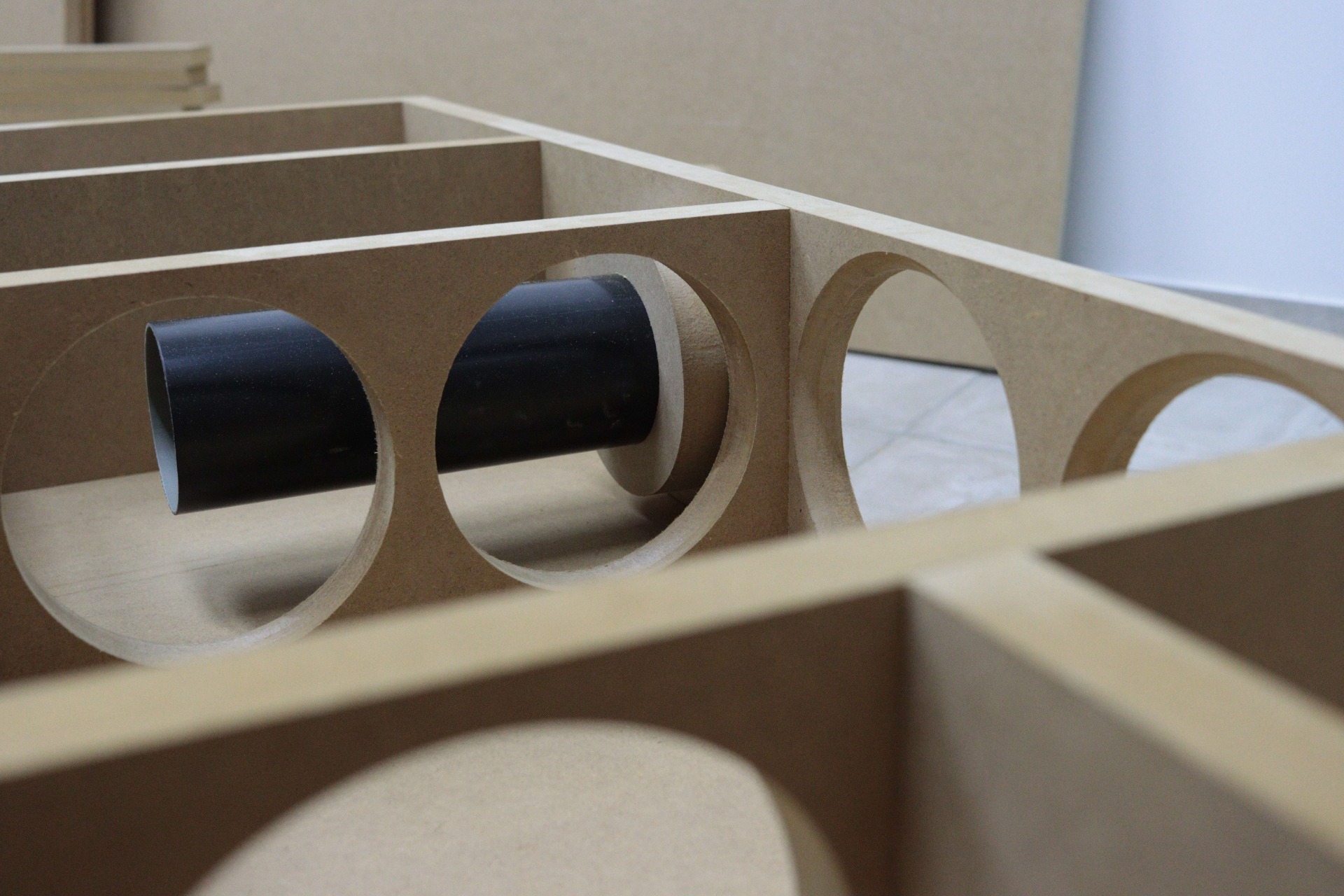

mala by byť prakticky identická. Hustá sieť priečok. Vysoký lesk všade kde to pôjde. Teoreticky dýhované boky reprobední. Ale v ich prípade by ma asi opäť lákalo použitie vysokého lesklu...
zosilňovač (koncový, externe):
zosilňovač bude tak isto výzva pretože bude nutné urobiť kompromis medzi Ačkom a vysoko výkonným zosilňovačom ktorý budil basové reproduktory priamo... Takže pôjde o zosilňovač ktorý by mal mať výkon a dodať slušný prúd, aj byť v A triede, aj mať vysokú linearitu čo sa týka budenia rôznych kapacít... Čo sa vylučuje takže to bude určite zaujímavé a bude to chcieť tak trochu vývoj nanovo, mnoho meraní a posluchových testov...
